在分析电机的整体费用时，典型的运行时间是每年3000小时，共运行十年，在这十年间购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。运行费用几乎全部是电能费用，却超过总费用的97％。如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。尽管电动机的购置费用较高，但可以在一年以内回收。然而上述计算不能单纯只看它的商业价值。电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。这意味着，环境保护也受益于每台节能电动机。

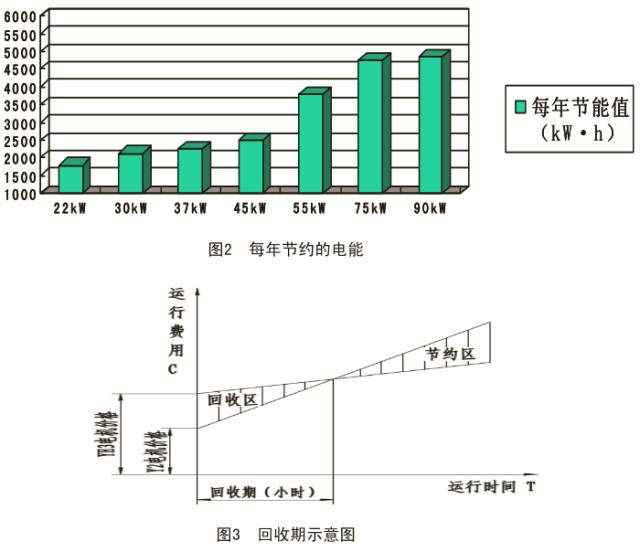

YE3 系列电动机的效率平均比 Y2 系列电动机平均效率高出 5%左右，图 2 列举了 YE3 与 Y2 系列电动机中 22kW～90kW 效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。

以 15kW-4P 电动机为例对 Y2 电机与 YE3 电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表 1）。

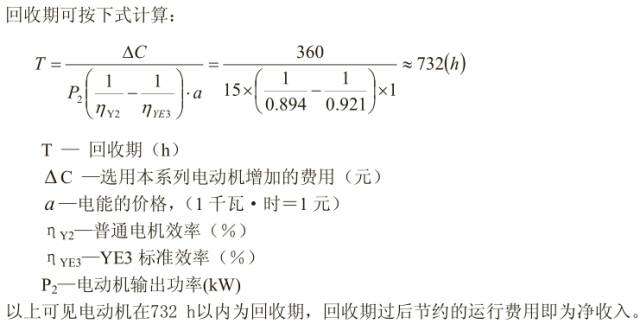

通过表1对比发现 YE3 160L-4 15kW电动机，铜重比 Y2 160L-4 15kW高出43%，硅钢片重比YE3 160L-415kW高出22%，铝重比Y2 160L-4 15kW高出15.6%。按当前材料价格（漆包线5.5万元/吨，铝1.68万元/吨，50W470硅钢板0.68万元/吨），有效材料费用增加360元。与Y2系列电动机相比，采用YE3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能（见图2），回收期（见图3）。

电动机型号含义

电动机产品型号的组成及含义举例如下：

产品系列型谱

电动机产品系列型谱（见表 2）。

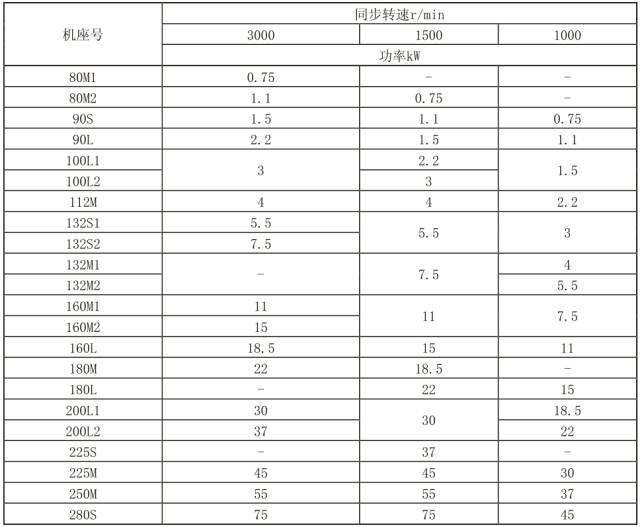

表2  产品系列型谱

工作条件

a） 温度：环境空气温度随季节而变化，但最高+40℃，环境空气最低温度为-15℃；

b） 海拔：不超过1000m；

注：当环境空气温度、海拔与上述规定不同时按GB755规定；

c） 湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）；

d） 额定频率：50Hz；

e） 工作制：S1；

f） 额定电压：220V、230V、240V、380V、400V、415V、660V、690V、720V、220V/380V、230V/400V、

240V/415V、380/660V、400V/690V、415V/720V。

注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。

安装结构型式

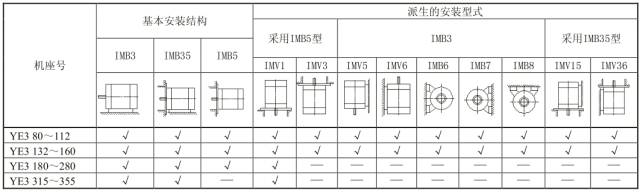

本系列电动机有三种基本安装结构型式及九种派生安装结构型式（见表3）。

表3  安装结构型式及九种派生安装结构型式

接线方法

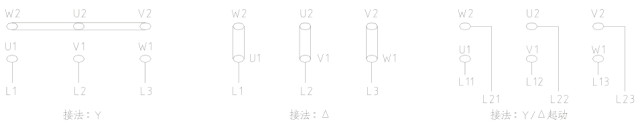

3kW 及以下电机为 Y 接法，3kW 以上电机为Δ接法，接线指示图（见图 4）。

产品性能数据

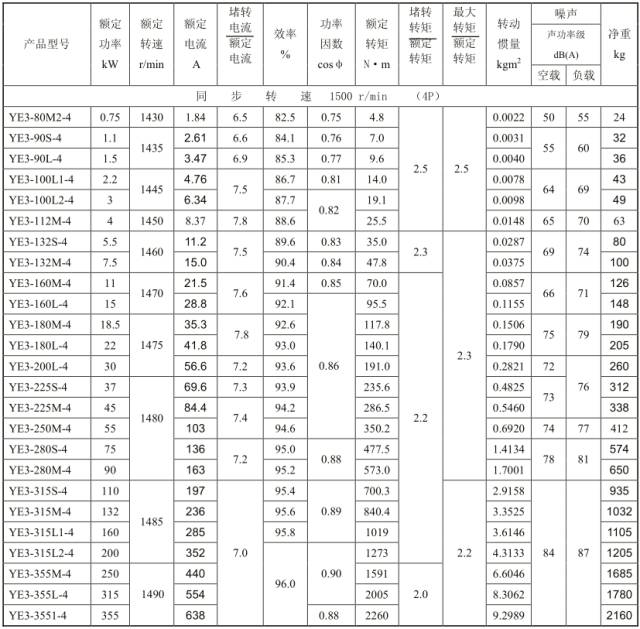

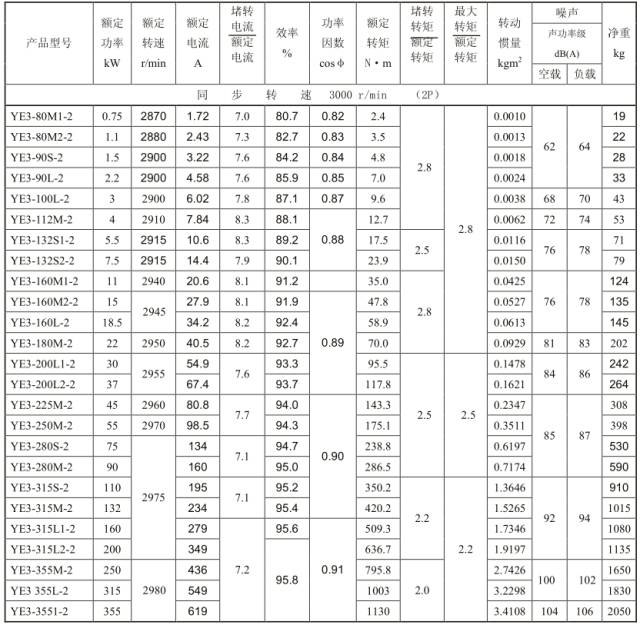

380V/50Hz 产品性能数据（见表 4～表 6）。

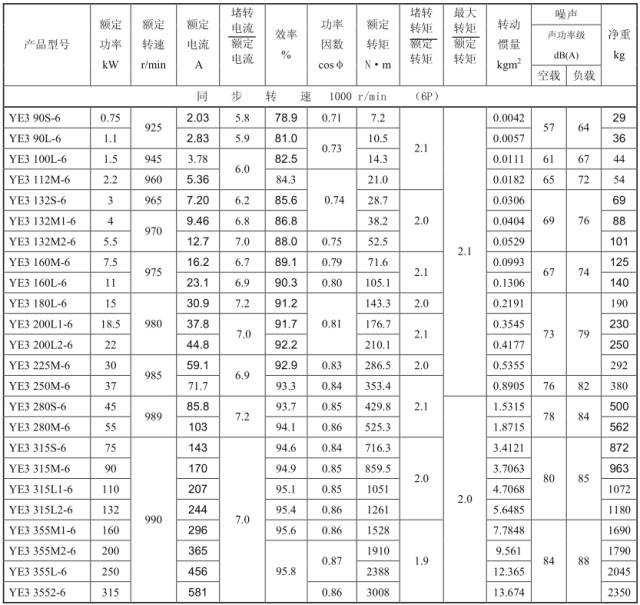

表4 产品性能数据

表5 产品性能数据

表6 产品性能数据

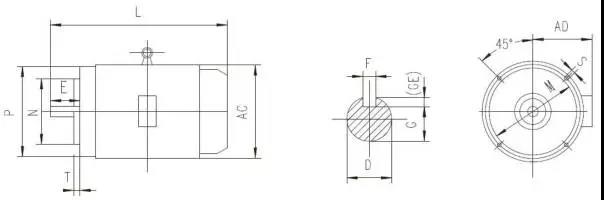

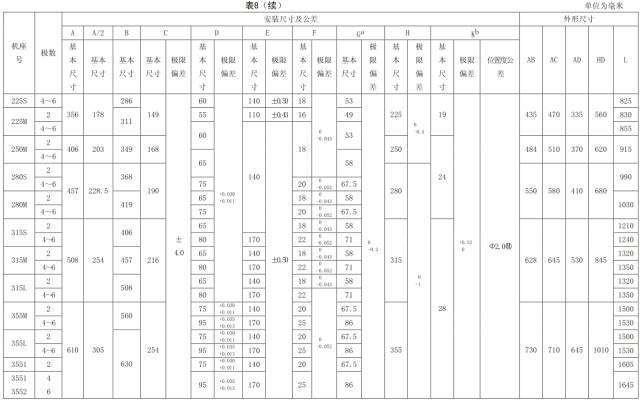

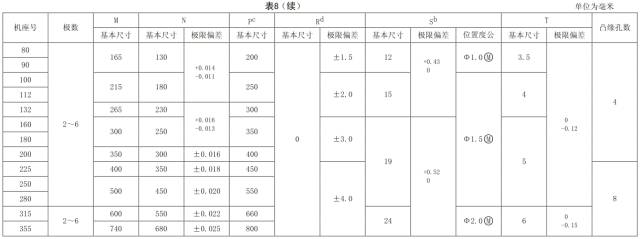

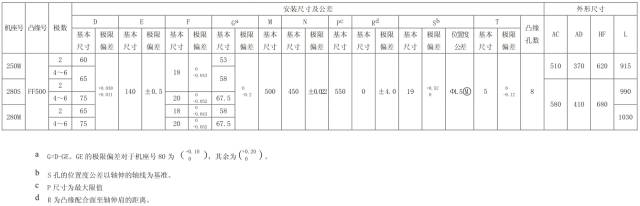

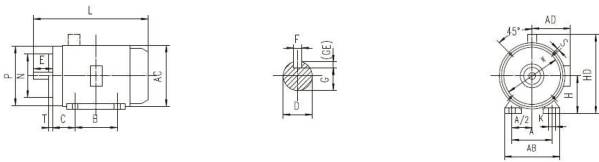

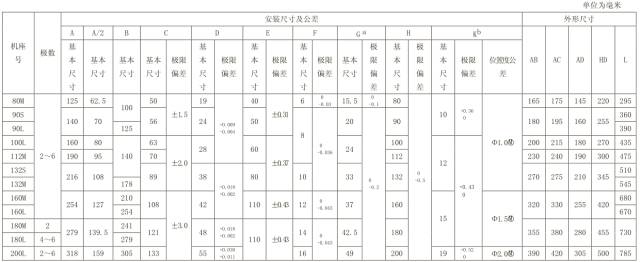

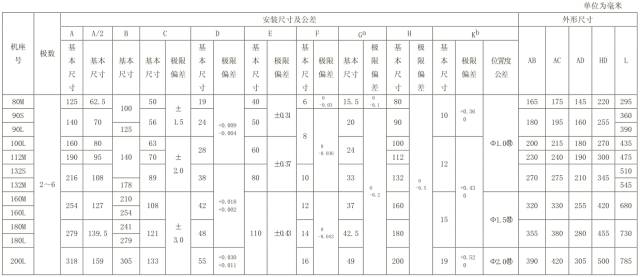

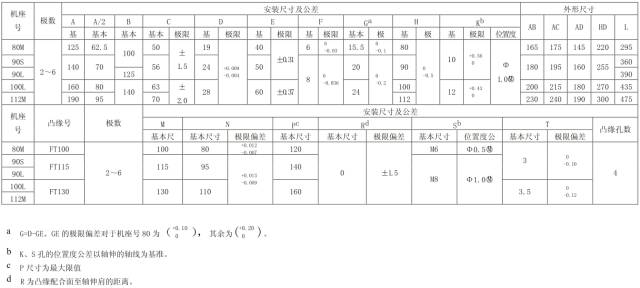

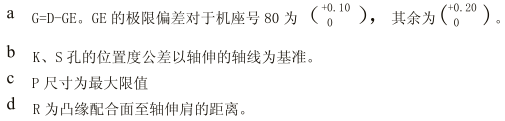

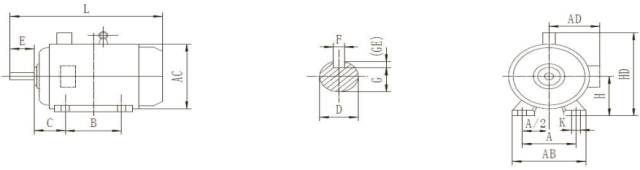

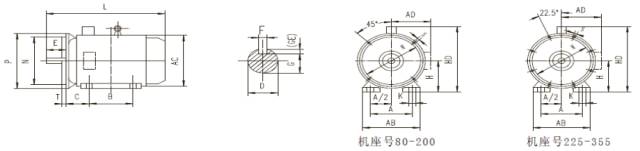

表 8 机座带底脚、端盖上有凸缘（带通孔）的电动机数据

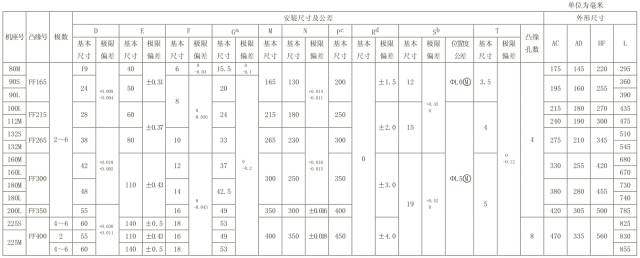

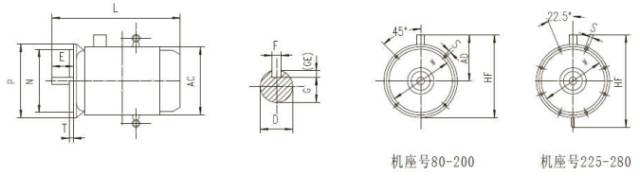

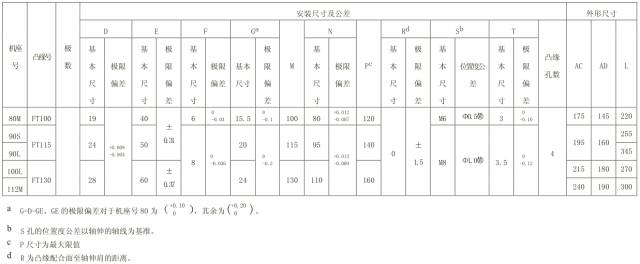

表 9 卧式安装，机座不带底脚、端盖上有凸缘（带通孔）的电动机数据

表10 机座带底脚、端盖上有凸缘（带螺孔）

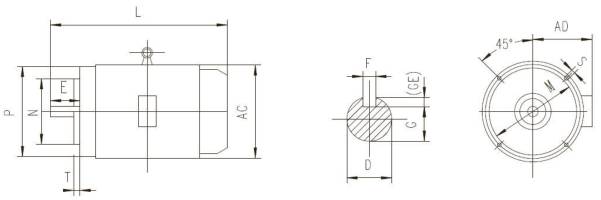

表 11 机座不带底脚、端盖上有凸缘（带螺孔）的电动机

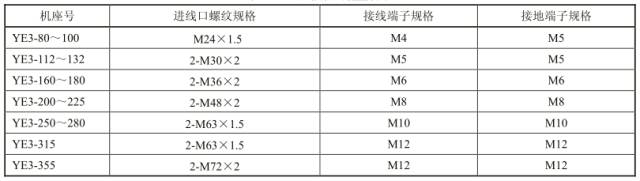

表 12 电动机接线盒数据

轴承

8.1 轴承型号

机座号 80～355 轴承型号（见表 13）。

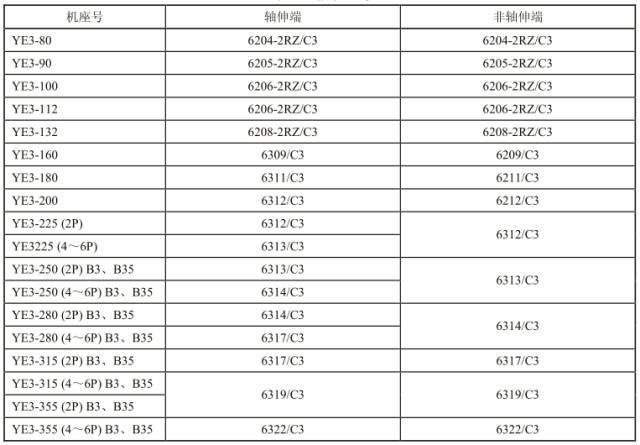

表 13 轴承型号

8.2 最大径向力（对皮带轮传动系统）

最大径向力：径向负载的最大允许径向力F 0 （单位：N）是基于以下前提条件而言的，即负载力的作用线(即皮带轮的中心)必须在自由轴伸的长度以内(长度为X)，长度X(mm)是从轴肩到F力作用线之间的距离。因此，长度X max就是轴伸的总长度,50Hz情况下的最大径向力，基本结构型式（见表14）。

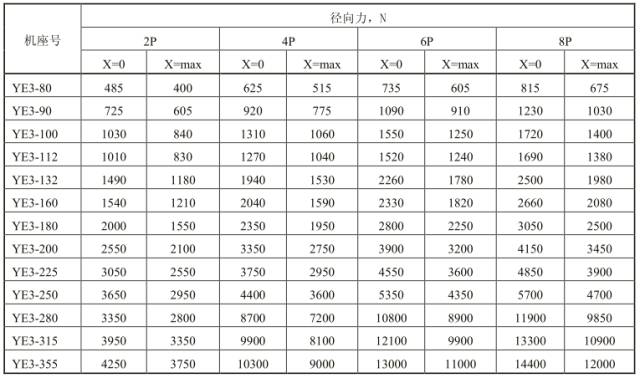

表 14 50Hz 情况下的最大径向力对照表
