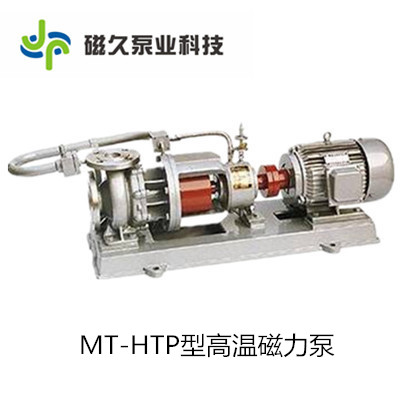

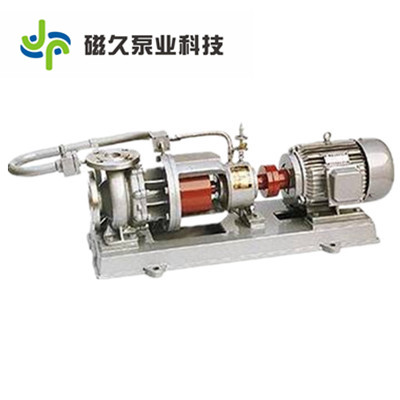

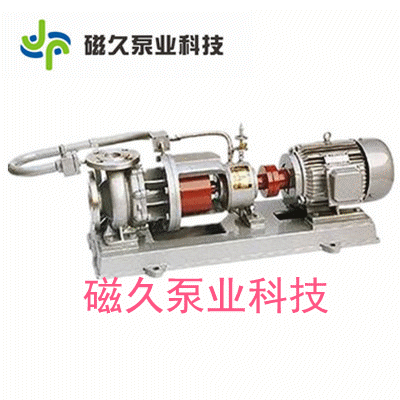

MT-HTP型不锈钢高温磁力泵

MT-HTP型高温磁力泵概述

MT-HTP型高温磁力传动离心泵（简称高温磁力泵）。高温磁力泵主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的磁力泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

MT-HTP型高温磁力泵适用范围

MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。

MT-HTP型高温磁力泵工作条件

MT-HTP系列磁力泵，其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa,最大出口压力4.0MPa,温度不超过350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

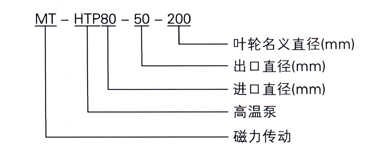

MT-HTP型高温磁力泵型号意义

MT-HTP型高温磁力泵性能范围（按额定点性能）

流量：3.2～100m3/h

扬程：15～80m

温度：-45～350℃

泵吸入口直径：32～100mm

转速：2850～2900r/min

功率：1.1～55kW

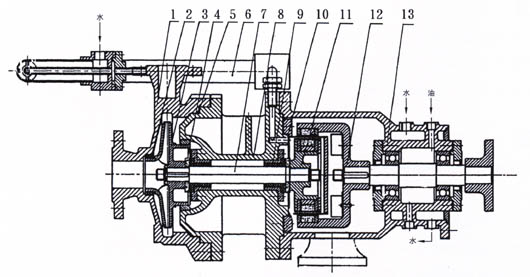

MT-HTP型高温磁力泵结构图

序号	零件名称	材料	序号	零件名称	材料
1	泵体	不锈钢ZGCr18Ni9	8	轴承体	不锈钢ZG1Cr18Ni9
2	扣环	不锈钢1Cr18Ni9Ti	9	轴承	碳石墨M120P
3	叶轮	不锈钢ZG1Cr18Ni9	10	隔离套	不锈钢1Cr18Ni9Ti
4	止推环	硬质合金YG8	11	内磁钢总成	钐钴磁钢组合件
5	密封圈	聚四氟乙烯F4	12	外磁钢总成	钐钴磁钢组合件
6	冷却装置	不锈钢组合件	13	冷却联接架	铸件HT200
7	泵轴	不锈钢1Cr18Ni9Ti

MT-HTP型高温磁力泵性能参数

型 号	口径(mm)		流量(m3/h)	扬程 (m)	电机功率(kW)	电压  (V)	材质
	进口	出口
MT-HTP32-25-115	32	25	6.6	15	1.1	380	不 锈 钢
MT-HTP32-20-125	32	20	3.2	20	1.1	380
MT-HTP 32-20-160	32	20	3.2	32	1.5	380
MT-HTP 40-25-125	40	25	6.3	20	2.2	380
MT-HTP 40-25-160	40	25	6.3	32	3	380
MT-HTP 40-25-200	40	25	6.3	50	5.5	380
MT-HTP 50-32-125	50	32	12.5	20	3	380
MT-HTP 50-32-160	50	32	12.5	32	4	380
MT-HTP 50-32-200	50	32	12.5	50	7.5	380
MT-HTP 50-32-250	50	32	12.5	80	18.5	380
MT-HTP 65-50-125	65	50	25	20	4	380
MT-HTP 65-50-160	65	50	25	32	7.5	380
MT-HTP 65-40-200	65	40	25	50	15	380
MT-HTP 65-40-250	65	40	25	80	18.5	380
MT-HTP 80-65-125	80	65	50	20	7.5	380
MT-HTP 80-65-160	80	65	50	32	15	380
MT-HTP 80-50-200	80	50	50	50	18.5	380
MT-HTP 80-50-250	80	50	50	80	37	380
MT-HTP 100-80-125	100	80	100	20	15	380
MT-HTP 100-80-160	100	80	100	32	18.5	380
MT-HTP 100-65-200	100	65	100	50	37	380
MT-HTP 100-65-250	100	65	100	80	55	380
注:每个型号都可配防爆电机

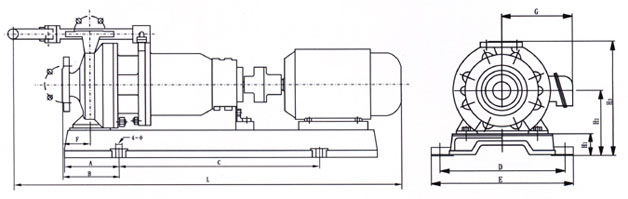

MT-HTP型高温磁力泵安装尺寸

型号	A	B	C	D	E	F	G	L	H1	H2	H3	φ
MT-HTP32-20-125	140	270	270	250	290	67.5	145	898	60	175	290	12
MT-HTP32-20-160	140	273	270	250	290	67.5	155	918	60	175	335	12
MT-HTP40-25-105	140	270	270	250	290	65	155	918	60	175	250	12
MT-HTP40-25-125	140	270	270	250	290	65	155	918	60	175	290	12
MT-HTP40-25-160	170	157	580	350	390	80	190	1342	80	217	380	19
MT-HTP40-25-200	170	157	645	380	420	80	210	1497	80	250	430	19
MT-HTP50-32-160	170	162	580	350	390	80	190	1342	80	217	380	19
MT-HTP50-32-200	170	157	645	380	420	80	210	1537	80	250	430	19
MT-HTP50-32-250	275	265	840	490	560	100	255	1927	90	280	505	24
MT-HTP65-50-160	170	157	645	380	420	120	210	1537	80	235	455	19
MT-HTP65-40-200	275	165	840	490	560	100	210	1893	90	260	440	19
MT-HTP65-40-250	275	265	840	490	560	100	285	1927	90	270	505	24
MT-HTP80-65-160	275	265	840	490	560	100	255	1893	90	260	440	24
MT-HTP80-50-200	275	265	840	490	560	100	255	1927	90	260	460	24
MT-HTP80-50-250	275	258	870	490	560	125	285	1998	90	280	525	24
MT-HTP100-80-125	275	258	840	490	560	100	255	1893	90	250	430	19
MT-HTP100-80-160	275	275	840	490	560	100	255	1927	90	260	460	24
MT-HTP100-65-200	300	300	930	550	610	100	305	2140	100	280	505	24
MT-HTP100-65-250	300	300	1080	550	610	125	335	2300	100	300	650	28

MT-HTP型高温磁力泵故障与排出方法

故障现象	原因分析	排除方法
泵不出水	1、 水泵反转 2、 进水管漏气 3、 泵腔储水不足 4、 电压太高、启动时联轴器打滑 5、 吸程太高 6、 阀门没有打开	1、 调整电机旋转方向 2、 杜绝漏气 3、 增加储水量 4、 调整电压 5、 降低泵安装位置 6、 校正或改变阀门
流量不足	1、 吸入管径大小或堵塞 2、 叶轮流道阻塞 3、 扬程过高 4、 转速不够	1、 调换或清洗进水管 2、 清洗叶轮 3、 开大出水阀 4、 恢复额定转速
扬程过低	1、 流量过大 2、 转速太低	1、 关小出水阀 2、 恢复额定转速
澡音太大	1、 泵轴严重磨损 2、 轴承严重磨损 3、 外磁钢或内磁钢与隔离套接触 4、 密封环与叶轮研磨 5、 冷却箱内滚动轴承磨损	1、 更换泵轴 2、 更换轴承 3、 拆除泵头重新组装 4、 更换止推环、密封环 5、 更换滚动轴承
漏液	1、  Ｏ型密封圈损坏	1、 更换Ｏ型密封圈

MT-HTP型高温磁力泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用 温 度<100℃，输送吸入 压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

6、泵运行1500小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

7、泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。
