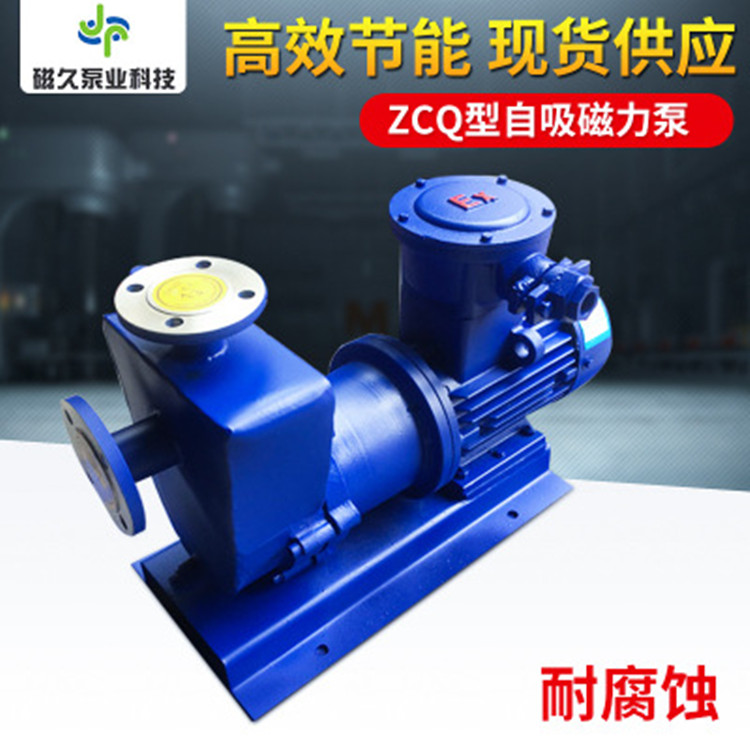

ZCQ型自吸式磁力泵概述
ZCQ系列自吸式磁力驱动泵，是自吸泵和磁力泵的完美组合。采用磁力耦合传动，不存在动密封点。因此既能彻底杜绝跑、冒、滴、漏现象，又具有良好的自吸功能。其过流部件采用耐腐蚀不锈钢、高纯度工业陶瓷及填充四氟制成，具有良好的耐腐性。广泛用于医药、食品、制碱、制药、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
ZCQ型自吸式磁力泵产品特点
ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。该磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。 适用范围可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
ZCQ型自吸式磁力泵工作原理
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

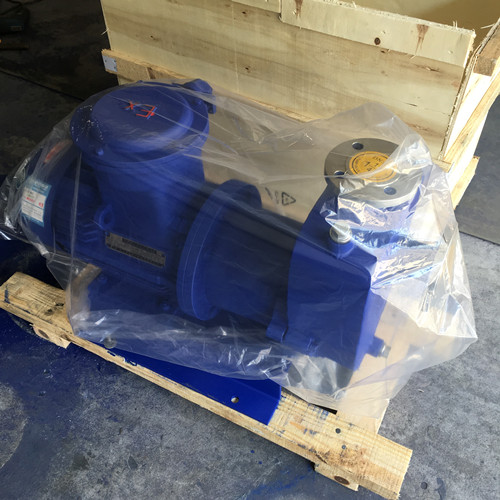

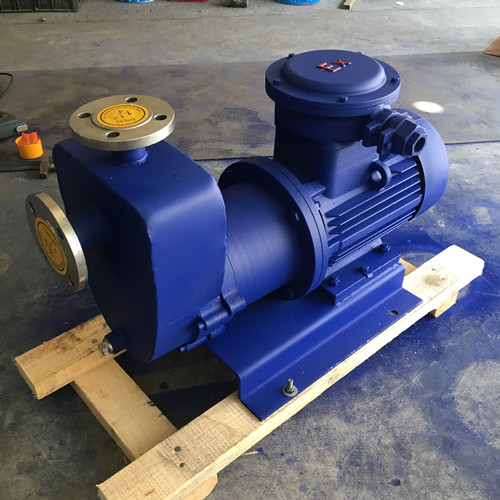

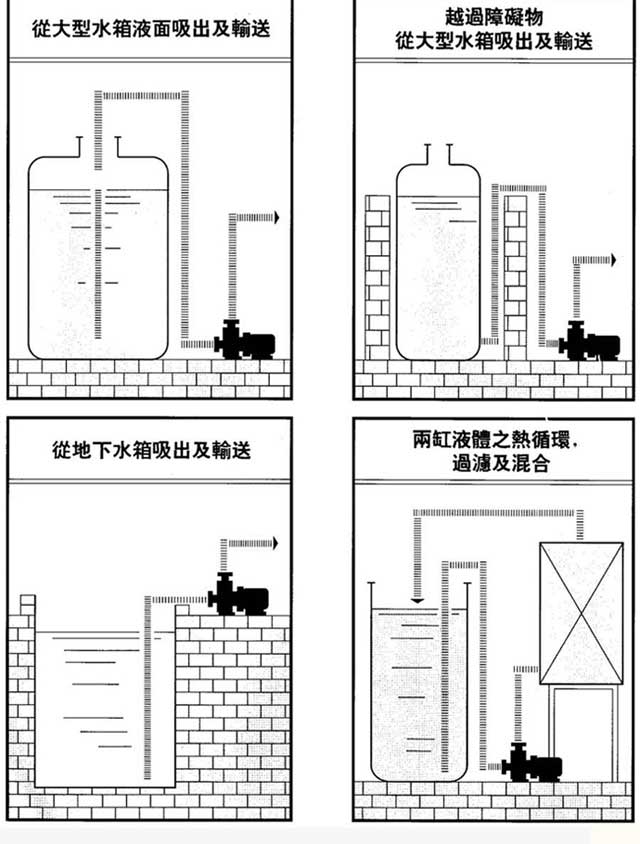

ZCQ型自吸式磁力泵装置实例

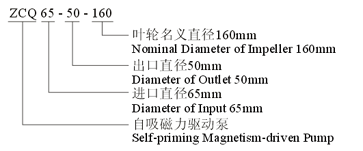

ZCQ型自吸式磁力泵型号意义

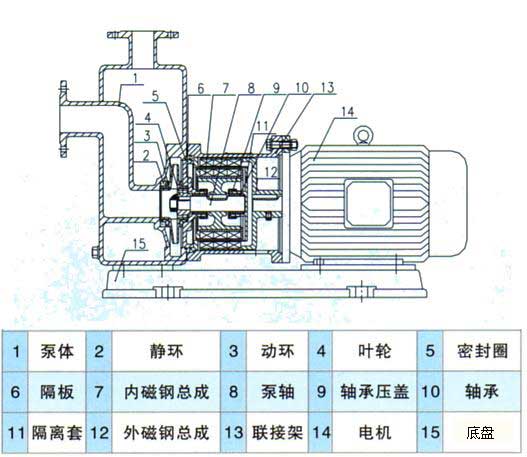

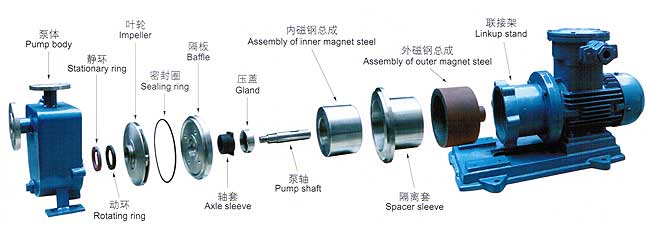

ZCQ型自吸式磁力泵结构说明
| 序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 |
|
| 1 | 泵体 | 不锈钢 | 8 | 内磁钢总成 | 磁体组件 | |
| 2 | 止回阀 | 氟橡胶 | 9 | 隔离套 | 不锈钢 | |
| 3 | 静环 | 不锈钢 | 10 | 前后止推环 | 碳化钨 | |
| 4 | 叶轮 | 不锈钢 | 11 | 轴承体 | 不锈钢 | |
| 5 | 密封圈 | 聚四氟乙烯 | 12 | 泵轴 | 不锈钢 | |
| 6 | 前后轴承 | 碳石墨 | 13 | 外磁钢总成 | 磁体组件 | |
| 7 | 前后轴套 | 碳化钨 | 14 | 联接架 | 铸铁 |

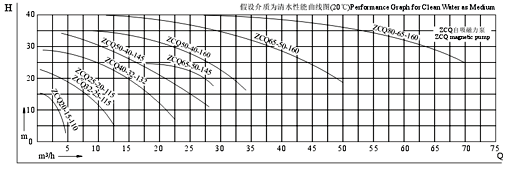

ZCQ型自吸式磁力泵性能曲线图

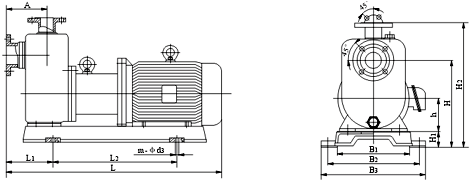

ZCQ型自吸式磁力泵外型和安装尺寸
ZCQ型自吸式磁力泵性能参数表
| 型号 |
流量 (m3/h) |
扬程m | 转速r/min | 轴功率Kw |
效率 η |
自吸性能 |
配带电机功率 | ||
| 介质密度 | |||||||||
| ＜1 | ＜1.3 | ＜1.84 | |||||||
| ZCQ25-20-115 |
1.0 1.6 2.0 |
17 15 12.5 |
2900 |
0.23 0.24 0.24 |
20 27 28 |
4 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
| ZCQ32-25-115 |
1.9 3.2 3.8 |
17 15 12.5 |
2900 |
0.40 0.45 0.43 |
22 29 30 |
4 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
Y/YB802-2 1.1 |
| ZCQ32-25-145 |
1.9 3.2 3.8 |
27.5 25 22 |
2900 |
0.68 0.78 0.79 |
21 28 29 |
4 |
Y/YB802-2 1.1 |
Y/YB802-2 1.1 |
Y/YB90S-2 1.5 |
| ZCQ40-32-132 |
3.8 6.3 7.5 |
25 22 19 |
2900 |
0.99 1.11 1.11 |
26 34 35 |
4 |
Y/YB802-2 1.1 |
Y/YB90S-2 1.5 |
Y/YB90L-2 2.2 |
| ZCQ40-32-160 |
3.8 6.3 7.5 |
34 32 29 |
2900 |
1.41 1.57 1.65 |
25 35 36 |
4 |
Y/YB90L-2 2.2 |
Y/YB90L-2 2.2 |
Y/YB100L-2 3.0 |
| ZCQ50-32-125 |
7.5 12.5 15 |
22 20 18 |
2900 |
1.55 1.70 1.79 |
29 40 41 |
4 |
Y/YB90L-2 2.2 |
Y/YB100L-2 3.0 |
Y/YB112M-2 4.0 |
| ZCQ50-32-160 |
7.5 12.5 15 |
34 32 29 |
2900 |
2.57 2.87 3.04 |
27 38 39 |
4 |
Y/YB100L-2 3.0 |
Y/YB112M-2 4.0 |
Y/YB32S1-2 5.5 |
| ZCQ50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
2900 |
5.10 5.67 6.33 |
21 30 31 |
4 |
Y/YB32S2-2 7.5 |
Y/YB32S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ65-50-125 |
15 25 30 |
22 20 18 |
2900 |
2.81 3.17 3.34 |
32 43 44 |
4 |
Y/YB112M-2 4.0 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
| ZCQ65-50-160 |
15 25 30 |
34 32 28 |
2900 |
4.63 5.31 5.45 |
30 41 42 |
4 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ65-40-200 |
7.5 12.5 15 |
53 50 47 |
2900 |
8.33 9.73 10.67 |
26 35 36 |
4 |
Y/YB160M1-2 11 |
Y/YB160M2-2 15 |
Y/YB160L-2 18.5 |
| ZCQ80-65-125 |
30 50 60 |
22 20 18 |
2900 |
4.73 5.56 5.39 |
38 49 50 |
4 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ80-65-160 |
30 50 60 |
34 32 28 |
2900 |
8.29 9.68 9.95 |
33 45 46 |
4 |
Y/YB160M1-2 11 |
Y/YB160M2-2 15 |
Y/YB160L-2 18.5 |
| ZCQ80-50-200 |
30 50 60 |
53 50 47 |
2900 |
12.37 14.80 16.34 |
35 |
4 |
Y/YB160L-2 18.5 |
Y/YB180M-2 22 |
Y/YB200L1-2 30 |
| ZCQ80-50-250 |
30 50 60 |
84 80 75 |
2900 |
21.45 24.76 27.23 |
32 44 45 |
4 |
Y/YB200L1-2 30 |
Y/YB220L2-2 37 |
Y/YB225M-2 45 |
| ZCQ100-80-160 |
60 100 120 |
33.5 32 27 |
2900 |
12.16 16.14 16.04 |
45 54 55 |
4 |
Y/YB160L1-2 18.5 |
Y/YB180M-2 22 |
Y/YB200L1-2 30 |
| 型号 | 口径 | 流量 | 扬程 | 吸程 | 功率 | 转速 | ||
| （材质：不锈钢） | 进口 | 出口 | 升/分 | (m3/h) | (m) | (m) | (kw) | （r/min) |
| ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 4 | 0.37 | 2900 |
| ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 4 | 1.1 | |
| ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 4 | 1.1 | |
| ZCQ32-25-145 | 32 | 25 | 80 | 4.8 | 25 | 4 | 1.1 | |
| ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 4 | 2.2 | |
| ZCQ40-32-160 | 40 | 32 | 200 | 12 | 32 | 4 | 4 | |
| ZCQ50-40-145 | 50 | 40 | 240 | 14.4 | 25 | 4 | 4 | |
| ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | 4 | |
| ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 4 | 5.5 | |
| ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 4 | 7.5 | |
| ZCQ80-65-160 | 80 | 65 | 850 | 51 | 32 | 4 | 15 | |
| ZCQ80-65-200 | 80 | 65 | 850 | 51 | 50 | 4 | 18.5 | |
| ZCQ100-80-160 | 100 | 80 | 1700 | 100 | 32 | 4 | 18.5 | |
| ZCQ100-80-200 | 100 | 80 | 1700 | 100 | 50 | 4 | 22 | |
ZCQ型自吸式磁力泵使用注意事项
1.因自吸泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。
2，被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3，泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4，被输送的介质及其温度应在泵材允许的范围内（详见附表〕。金属泵的使用温度〈100℃；，被输送的介质比重?1.3；介质比重〈1.3时，将影响技术性能。
5，对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。
6，自吸泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。
