2BE水环式真空泵及压缩机

2BE系列水环真空泵产品概述

2BE系列水环真空泵及压缩机是我公司在长期科研的基础上,结合国际先进技术,不断实践验证研制开发的高效节能的新型产品.能常用于抽吸不含固体颗粒、不溶于水、无腐蚀性气体，以便在封闭的容器中形成真空和压力。通过结构材料的改变，亦可用抽吸腐蚀性气体，腐蚀性液体。可广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、电器、煤矿、造矿、化肥等行业。

2BE系列水环真空泵采用单级单作用的结构形成式，具有结构简单、维修方便、高效节能、运行可靠等优点，对关键部件泵轴、叶轮、分配板等优化了设计。无论是球铁叶轮还是冲压形成的焊接叶轮均经过良好的热处理，并在过盈热装前后，分别进行平衡及动平衡校验，运转更加平稳、抗冲击性更加优良，适用为排水量大，载荷冲击波动等恶劣工况。

2BE系列水环真空泵、自带气水分离器；设有多位置进排气口，泵盖上增设了排气阀检修盖窗，装配和维修更加方便。

2BE系列水环真空泵使用范围

1、泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下，允许长期连续工作。

2、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。

3、泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟，以免喷油或润滑不良引起泵损坏。

4、轴承全部采用NSK或NTN原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。

2BE系列水环真空泵产品特点

1、叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE1真空泵的使用寿命。

2、泵体全部采用钢板制作，提高了2BE1真空泵的使用寿命。

3、2BE1真空泵的轴套作为最易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。

4、皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。

5、联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。

6、独特的上置式气水分离器节约空间，并有效降低了噪声。

7、铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果最佳。

8、机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

我们对关键部件，如分配板，叶轮和泵轴进行了系统优化设计，简化了结构，提高了性能，实现节能。采用焊接叶轮，叶片一次冲压、成型、型线合理；轮毂全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体进行良好的热处理，叶片具有良虫子的韧性，使叶片的抗冲击大大增强！

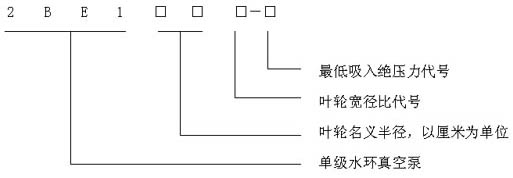

型号含义

性能表

型号	转速 r/min	最大轴功率 kW	电机功率 kW	最低吸入绝压 mbar	气量　 m 3 /h				泵重 kg	泵外形尺寸 长 × 宽 × 高 mm 3
					吸入绝压 60mbar	吸入绝压 100mbar	吸入绝压 200mbar	吸入绝压 400mbar
					饱 和 空 气
2BE1 103-0	1300 1450 1625 1750	7 8.2 10 11.2	11 11 15 15	33	230 270 330 370	283 320 362 396	297 340 380 410	294 330 375 404	388	795×375×355
2BE1 153-0	1300 1450 1625 1750	10.8 13.5 16.5 19.5	15 18.5 18.5 22	33	460 540 615 655	500 570 630 670	540 600 660 700	520 590 645 680	550	885×435×425
2BE1 203-0	880 980 1100 1170	25 29.5 35 39	30 37 45 45	33	820 980 1150 1230	920 1035 1200 1270	1000 1120 1240 1320	990 1100 1240 1290	1080	1095×530×590
2BE1 253-0	660 740 820 880	45 54 65 75	55 75 75 90	33	1675 2070 2400 2600	1900 2200 2500 2700	2100 2400 2660 2850	2100 2375 2600 2800	2200	1395×680×755
2BE1 303-0	472 500 530 590 660 710 740 790	50 53 57.5 65 79 90 99 115	75 75 75 75 110 110 132 160	33	2040 2320 2580 3000 3450 3630 3740 3920	2310 2490 2700 3100 3550 3770 3900 4100	2560 2670 2850 3200 3600 3830 4000 4200	2500 2620 2800 3100 3500 3720 3900 4130	3200	1580×1010×910
2BE1 353-0	372 420 472 500 530 590 660	63 74 84 90 100 120 154	90 110 110 110 132 160 185	33	2380 3200 3900 4160 4420 5050 5380	2930 3470 4040 4320 4600 5200 5700	3370 3700 4200 4480 4720 5300 5880	3460 3680 4100 4380 4600 5170 5700	4100	1745×1160×1050
2BE1 403-0	330 372 420 472 530 565	98 110 130 160 203 234	132 160 185 200 250 280	33	4000 5120 6000 7020 7580 7940	4600 5400 6240 7250 7920 8320	5100 5680 6280 7350 8120 8600	5070 5600 6280 7100 7950 8400	5300	2170×1370×1265
型号	转速 r/min	最大轴功率 kW	电机功率 kW	最低吸入绝压 mbar	气量　 m 3 /h				泵重 kg	外形尺寸 长 × 宽 × 高 mm 3
					吸入绝压 200mbar	吸入绝压 250mbar	吸入绝压 350mbar	吸入绝压 400mbar
					饱 和 空 气
2BE1 355-1	372 420 472 500 530 590 660	69 78 90 100 109 130 160	90 110 110 132 132 160 185	160	3600 4400 4820 5060 5280 5600 6200	3720 4440 4950 5200 5400 5800 6260	3890 4500 5040 5280 5540 6000 6600	3920 4500 5050 5300 5600 6080 6680	4300	1885×1160×1050
2BE1 405-1	330 372 420 472 530 565	100 118 140 170 208 236	132 160 185 220 280 280	160	5650 6500 7200 7700 8250 8600	5750 6650 7300 7900 8550 9000	5900 6750 7500 8200 8900 9500	5950 6750 7550 8300 9100 9650	5600	2020×1370×1265
2BE1 505-1	266 298 330 372 420 472	130 150 172 205 250 310	160 185 220 250 280 355	160	7200 8500 9400 10240 11000 11800	7350 8650 9550 10450 11300 12250	7650 8750 9700 10700 11750 12750	7700 8800 9750 10750 11820 13150	7300	2435×1550×1475
2BE1 605-1	236 266 298 330 372 398	188 220 262 310 380 428	220 250 315 355 450 500	160	10800 12600 13800 14700 15750 16500	11000 12800 13600 15100 16300 17100	11400 13000 14400 15500 17000 17900	11500 13000 14900 15700 17250 18250	10100	2730×1800×1770
2BE1 705-1	210 236 266 298	285 335 405 490	355 400 450 560	160	16800 19000 20600 22000	17150 19300 21000 22750	17500 19600 21600 23600	17500 19700 21750 23850	13700	3185×2110×2045

注：上列性能数据，基于进气温度 20 °C ，进水温度15 °C 。排气压力1013mbar 的条件。

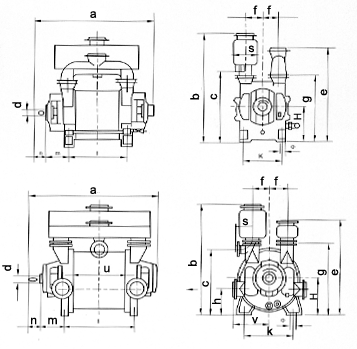

安装尺寸图

型号	a	b	c	e	f	g	H	l	m	n	s	k	ф	d	w	t
2BEA-253-0	1395	1245	799	1030	215	755	400	675	262.5	105	80	465	28	70	20	74.5
2BEA-303-0	1580	1360	825	1185	230	910	475	790	315	165	205	670	35	100	28	106
2BEA-353-0	1745	1570	930	1370	285	1050	560	910	335	165	245	800	35	120	32	127
2BEA-403-0	2170	1865	1120	1625	335	1265	670	1110	355	200	285	950	42	140	36	148
