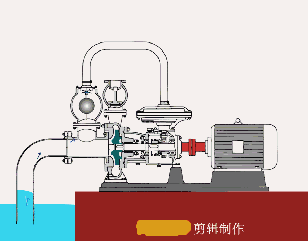

一、自吸泵工作原理及性能特点

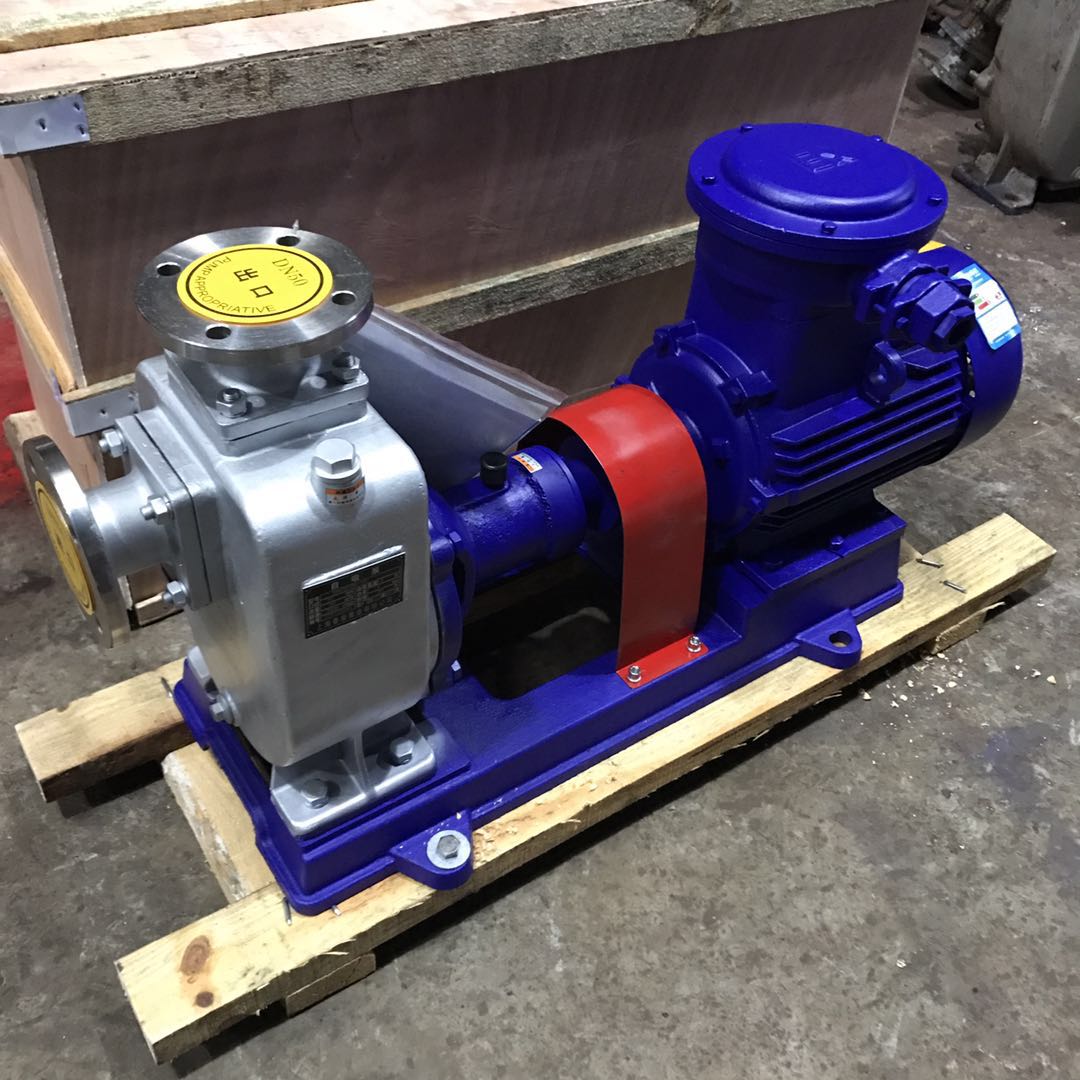

自吸泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。不同液体可采用不同材质自吸泵。

二、几种常用自吸泵的性能比较

自吸泵的自吸是指在吸入管内不需要充满水（但泵体内必须有足够的水）的情况下起动泵，有自动排除吸人管内气体的功能，经短时间运转后进入正常工作。自吸泵在初次起动前必须灌人足够的水，以后起动时则由留在泵体内的水再次起动进入正常工作。

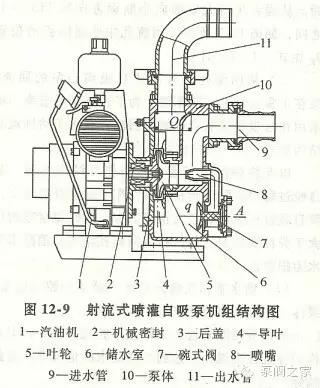

    自吸泵根据结构及工作原理分为以下几类：气液混合式（内混式、外混式）；水环式自吸泵；射流式（水射流、气体射流）。

几种自吸泵的性能比较如下：

1. 内混式自吸泵的效率比较高、制造成本低、自吸时间长、自吸高度低于10米、使用寿命长。

2. 外混式自吸泵的效率较低、制造成本中等、自吸时间较短、自吸高度低于10米、使用寿命长。

3. 水环式自吸泵的泵效率高、制造成本高、自吸时间短、自吸高度低于10米、使用寿命较短。

4. 射流式自吸泵的泵效率低、制造成本高、自吸时间短、自吸高度可以高于10米、使用寿命长。

三、自吸离心泵与离心泵的区别

    自吸泵根据结构及工作原理分为以下几类：气液湿合式(内混式、外混式)；水环式；射流式(水射流、气体射流)。常用的几种自吸泵性能比较见表12—1。

表12—1几种常用自吸泵性能比较

性能	气液混合式		水环式	射流式
	内混式	外混式
泵效率	较高	较低	高	低
制造成本	低	中	高	高
自吸时间	长	较短	短	短
自吸高度	低于10米	低于10米	低于10米	可高于10米
寿命	长	长	较短	长

自吸离心泵与离心泵的区别如下：

1)起动前，自吸离心泵首次起动时要向泵体内注入一定量的起动循环水；而离心泵每次起动时刚需将进水管内及泵体内同时注满水，或者用辅助装置对进水管进行抽气。

    2)装置上，自吸离心泵在进水管下端只装滤网而无底阀；而离心泵在进水管下端必须装底阀或者在出口处配有抽气装置。

    3)运行时，同样性能参数的泵，一般自吸离心泵要比离心泵的效率低，汽蚀性能较差。

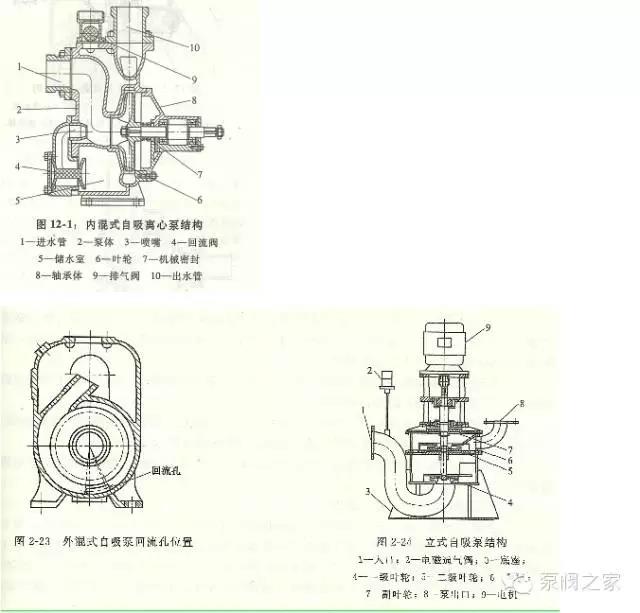

    气液混合式自吸离心泵工作时必须完成三个过程：将叶轮内的气体往复带出叶轮；有效地进行气液分离；分离出来的水不断地返回到叶轮中去重新工作。

    根据水和气体混合的部位不同，气液混合式自吸离心泵分为内混式和外混式。其中气液分离室中的水回流到叶轮进口处，气体和水在叶轮进口处混合的称内混式自吸离心泵。气液分离室中的水回流到叶轮出口处，气体和水在叶轮外缘处混合的称外混式自吸离心泵。

四、自吸泵吸水管路的布置安装规范

自吸泵吸水管路由于液位比泵低自吸泵在吸水过程中是先要把管道抽成负压状态下水才能被抽吸上来，所以在对以对自吸泵吸水管路的布置安装中应该按照以下自吸泵安装规范布置安装：

    (1)为了让自吸泵吸水管道不出现漏气的现象，吸水管道必须完全密封一点空气都不能被吸入，自吸泵吸水管路通常采用的是钢管，接头采用焊接或者法兰方式连接。

 (2)吸水管道内水中含有溶解性气体时，会因管道中压力减小而逸出，如果在吸水管路某处出现积气，就会形成气囊，而影响管道的过水能力。严重时会破坏真宅吸水。为了使水泵能及时排走吸水管路中的气体．吸水管应有沿水流方同连续上升的坡度．且i≥0.005．使管内气体从水泵入口处的泵壳顶端排出。

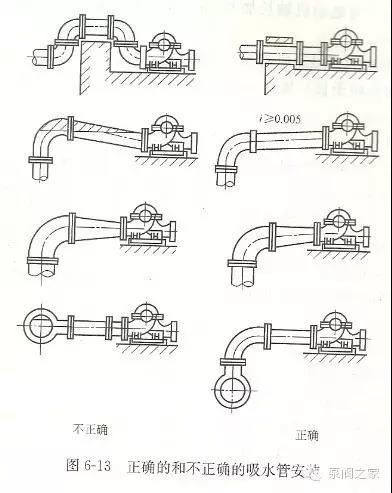

    (3)自吸泵吸水管的安装与敷设应避免在管道内形成气囊．下中介绍了吸水管几种正确与不正确的安装方法。

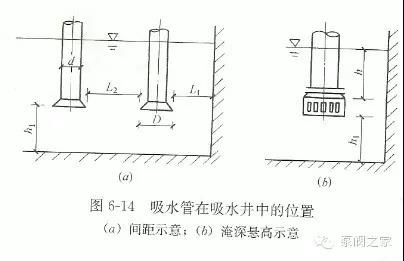

(4)吸水管安装在吸水井内，吸水井有效容积应不小于最大一台泵5分钟的抽水量。为了防止在吸水管进口处产生旋流吸人空气．所以要求进口要有一定的淹没深度、悬高和一定的间距。吸水管进口在吸水井中的位置要求如图6-14所示。具体尺寸要求为：

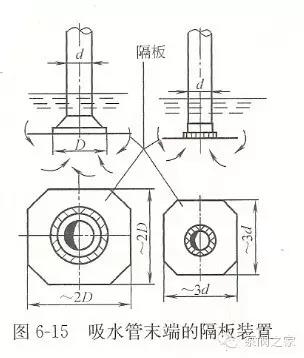

1）自吸泵吸水管进口淹没水深h≥0.5～1m，否则应设水平隔板。水平隔板边长为2D或3d，如图6—15所示。

    2)自吸泵吸水管进口应设喇叭口，以使吸水管进口水流平稳，减少损失。喇叭口大头直径D—1.3～1.5d，(d为吸水管直径)；喇叭口高度为(3.5～7)(D--d)。

    3)喇叭口下缘距井底间距h1(悬高)应大于0.8D。

    4)喇叭口外缘与外壁距离Ll要不小于(0．75～1)D。

    5)喇叭口之间的距离L2不小于(1．5---2)D。

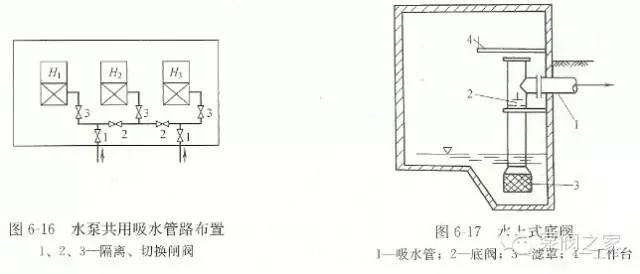

    (5)每台自吸泵应设单独的吸水管。并应尽量减少吸水管长度和管件，以减少吸水管水头损失。当自吸泵数量在3台或者3台以上一起运行使用时，可以采用多台水泵从共用吸水总管吸水，但数量不少于两条，一条发生故障时．其余吸水管仍能通过设计水量。如图6—16所示，在吸水总管上应设置闸阀，以利切换和检修。设置共用吸水管时，应使吸水总管处于正压状态。

    (6)当吸水池水位高于水泵轴线时，吸水管路上应设闸阀，以利于水泵检修。

    (7)当水中有大量杂质时，喇叭口下面应设置滤网。当水泵为人工灌水或利用压力管道中的水灌泵启动时。吸水管上应设底阀。底阀是一种止回阀，设有过滤网，阻力较大。底阀有水下式和水上式两种。水下式底阀装于吸水管的末端，因易于损坏，需经常检修，给使用带来不便。目前多采用水上式底阀，如图6—17所示。它具有使用效果好，安装检修方便等特点。使用水上式底阀时，应使吸水管水平段有足够的长度，以保证水泵充水启动时，管道中能产生足够的真空值。

(8)自吸泵吸水管设计流速一般为：吸水管直径小于250mm时，流速为1．0～1.2m/s；吸水管直径在250~1000mm时，流速为1.2～1.6m/s；吸水管直径大于1000mm时·流速为1.5～2.0m/s。

五、自吸泵的安装使用注意事项及安装示意图

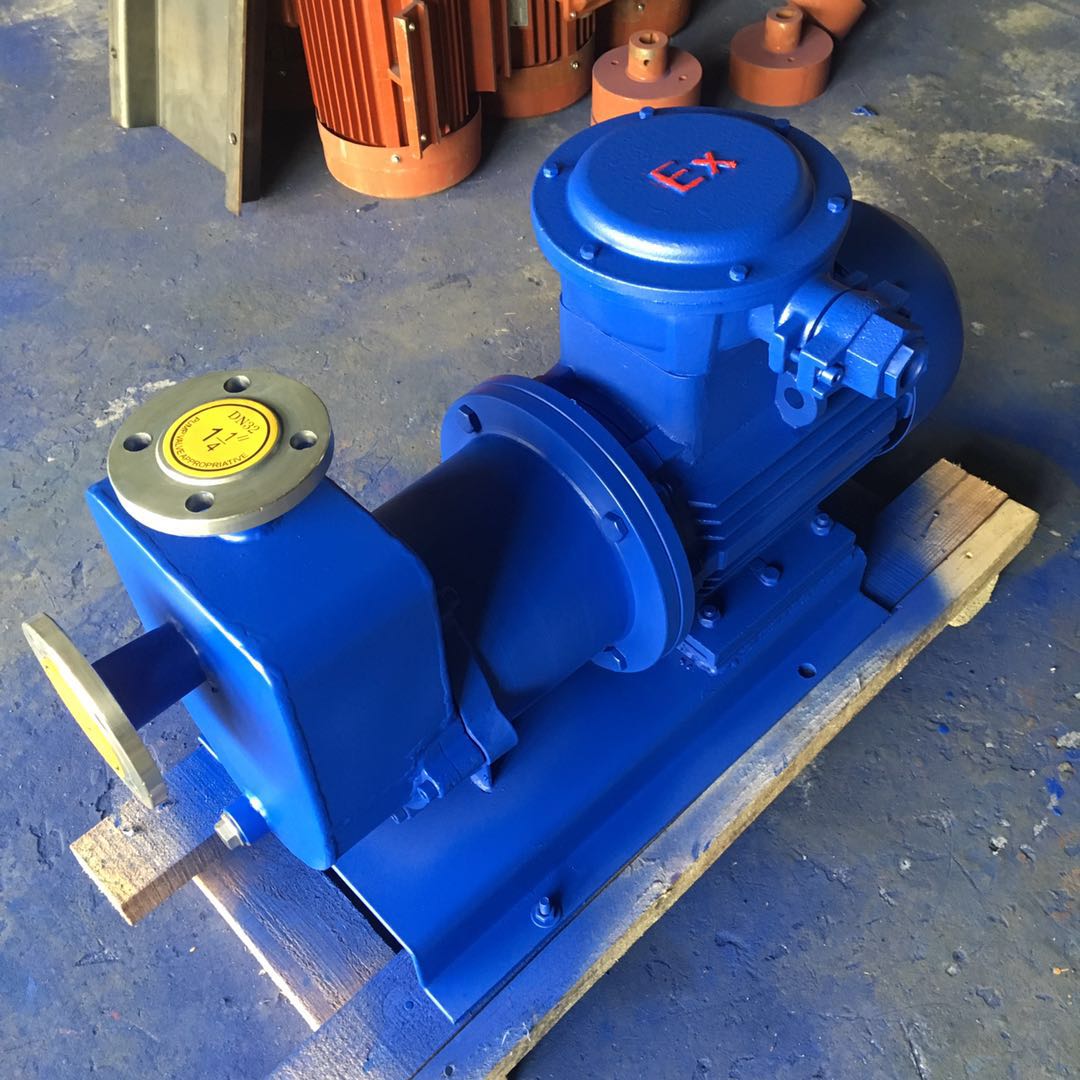

自吸泵的安装注意事项

1、安装自吸泵前应该按照自吸泵的基础尺寸做好合适的混凝土基础，并且在做混凝土基础过程中还要把地脚螺栓预埋好。做混凝土基础是指的大的自吸泵产品，小型自吸泵是用不着做混凝土基础的。

2、在安装自吸泵前应该仔细检查自吸泵各个螺栓有没有松动，泵体里面有没有异物掉进去，以免自吸泵运行时损坏叶轮。

3、将自吸泵放到混凝土基础上，在底板和基础之间放上隔震垫，并且可以通过调整隔震垫的高低找正泵的水平，调好后拧紧螺栓。

4、自吸泵的吸水管道和出水管道不能依靠水泵来支撑，而是需要单独的支架来支撑进出口管道，并且进出口管道的口径应该与自吸泵的口径相吻合，特别是进口管道不能变大，变大之后会影响自吸泵的自吸高度，自吸泵进口管道如果安装时缩小后，出口管道也必须缩小才行，我们建议是按出厂标准口径配置对应管道最佳。

5、在遇到自吸泵出厂进出口有防尘盖时，应取下防尘盖在与管道连接，需要注意的是如果使用的是吸出水最快的自吸泵产品时，出口管道必须垂直向上1米之后才能拐弯，不然在自吸过程中泵体里面的引水很容易被排净。

6、为了维修方便和使用安全，在自吸泵进出口管道上应各安装一个调节阀，并且还需要在出口阀门与泵之间安装一个压力表，以保证自吸泵在额定流量和扬程范围内使用，从而达到自吸泵能正常运行延长自吸泵的使用寿命。

7、自吸泵安装好启动前应该拨动泵轴同时往泵腔里面灌液体，使液体充满泵腔达到排气的目的，检查泵有没有泄露现象，叶轮应没有摩擦声或者卡死现象，如有摩擦声或卡死现象应该将泵拆开并检查具体原因予以解决。

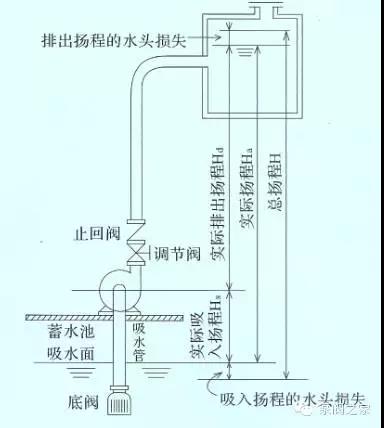

自吸泵安装示意图

自吸泵使用注意事项

1、自吸泵使用前必须保证泵腔里面注满了液体，严禁泵腔无液空转。除非使用的是可以空转的自吸泵可以无液空转。

2、自吸泵使用前应该先打开进出口阀门，接好电源之后，应该点动启动按钮查看电机是否反转，确认电机转向与所标志方向一致。

3、自吸泵使用时出口阀门禁止完全关闭，如果必须停止液体的输送，请关闭入口阀门，但是持续时间不能超过2分钟，如果超过请停机，以免自吸泵损坏。

4、自吸泵停止使用后可以完全关闭进出口阀门，如果输送的介质会凝固，停止使用前应该先关闭进口阀门使自吸泵运行1-2分钟达到排空泵腔内液体的目的。

六、自吸泵吸不上来水的原因及解决办法

1、由于自吸泵的吸水管道密封不严所致自吸泵一直处于抽空气的状态所以自吸泵吸不上来水。

解决办法：就是检查自吸泵的进口管道密封修复漏气点例如焊接处、管道接头处等怀疑可能漏气的地方都要仔细检查例如可以采用运行5分钟左右后停机贴近管道听有没有吸气的声音。

2、使用一段时间的自吸泵由于遭遇腐蚀或者磨损、机械密封出现漏水的现象都会是自吸泵吸不上来水的原因。

解决办法：更换新的损坏件就能解决问题。

3、由于输送的液体里面杂物较多导致管道或者底阀甚至泵体里面出现堵塞现象，也会是自吸泵吸不上来水的原因，

解决办法：找到具体堵塞点清理掉杂物即可解决问题。

4、由于进口管道安装不合理例如弯头数量太多弯头数量尽量控制在1-2个2个弯头时尽量采用45度的弯头较好、管道口径未按照泵口径匹配擅自变大也会导致自吸泵吸不上来水。

5、自吸泵第一次把水吸上来之后第二次使用必须要灌水才能吸上来说明有空气进入到泵体里面所致，比如自吸泵出口管道没有装截止阀由于出口联通大气停机之后会出现水倒流空气会被吸入到泵体里面去由于有空气进入所以下次启动时还需要灌水排气才能把水吸上来。

这种自吸泵吸不上来水的解决办法是在出口装一个截止阀及球阀停机前把出口阀门关闭再停机即可解决问题。

5、自吸泵在实际安装使用中吸水高度超出了自吸泵的允许吸上高度，

建议更换自吸高度更高的自吸泵产品，或者使用潜水泵产品更合适。
