ZW型不锈钢自吸排污泵
时间：2020-11-5 来源：温州磁久泵业科技有限公司
ZW型不锈钢自吸排污泵性能特点
ZW型自吸排污泵是本厂工程技术人员吸收国外技术，结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构，既可象一般自吸泵那样不需要安装底阀，又可以通过较大颗粒和较长的纤维，具有广阔的应用市场和发展前景。ZW型自吸式排污泵，又称固液泵或杂质泵。该系列泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。本单位生产的ZW自吸排污泵机可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。
自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。
ZW型不锈钢自吸排污泵性能范围
流量Q：8～800 m3/h
口径DN：25～300mm
扬程H：15～80m
转速N：2900～1450r/min
电机功率：1.5～132kw

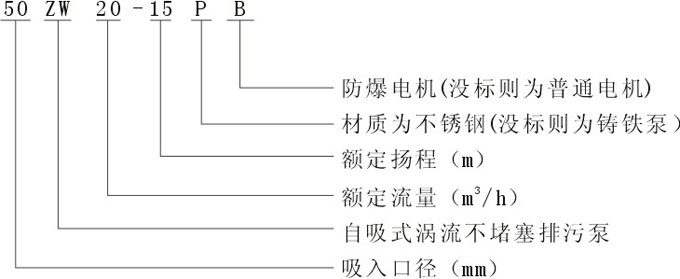

ZW型不锈钢自吸排污泵型号意义
ZW型不锈钢自吸排污泵工作原理
ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
ZW型不锈钢自吸排污泵结构图
|
|
1 |
进口接管 |
9 |
叶轮 |
|
2 |
进口法兰 |
10 |
机械密封 |
|
|
3 |
进口阀座 |
11 |
挡水圈 |
|
|
4 |
加水阀门 |
12 |
承座 |
|
|
5 |
出口接管 |
13 |
泵轴 |
|
|
6 |
泵体 |
14 |
轴承盖 |
|
|
7 |
气液分离管 |
15 |
底盖板 |
|
|
8 |
后盖 |
16 |
螺栓 |
产品使用条件
1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃
2、介质PH值铸铁材质为6--9级，不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、ZW型自吸排污泵自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米。
5、ZW型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
使用注意事项
1.吸入管路越短越好，最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。
3.自吸泵第一次使用，仍需将泵腔灌满水。
4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。
5.此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。
6.环境温度≤45℃，介质温度≤60℃。
7.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。
8.通过颗粒最大直径为自吸泵口径的60%，纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
ZW型不锈钢自吸排污泵性能参数
|
型号 |
流量M3/H |
扬程(m) |
功率(kw) |
转速(r／min) |
效率(％) |
汽蚀余量(m) |
自吸高度(m) |
自吸时间(min／S) |
重量(kg) |
|
ZW25-8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
ZW32-5-20 |
5 |
20 |
2.2 |
2900 |
46 |
2.5 |
5.5 |
3 |
100 |
|
ZW32-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW32-9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW40-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW50-20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW50-20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
ZW65-30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
ZW65-25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
ZW65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW65-40-25 |
40 |
25. |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW65-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
5.5. |
2 |
240 |
|
ZW80-40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
ZW80-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW80-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW80-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
ZW80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
ZW80-40-50 |
80 |
40 |
18.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
293 |
|
ZW80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
326 |
|
ZW100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
ZW100-8020 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
ZW100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
ZW100-100-30 |
100 |
30 |
22 |
2900 |
53 |
4.0 |
5.5 |
2 |
510 |
|
ZW100-80-45 |
80 |
45 |
30 |
2900 |
55 |
4.0 |
5.5 |
2 |
560 |
|
ZW100-80-60 |
80 |
60 |
37 |
2900 |
53 |
4.0 |
5.5 |
2 |
585 |
|
ZW100-80-80 |
80 |
80 |
45 |
2900 |
50 |
4.0 |
5.5 |
2 |
639 |
|
ZW125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
ZW150-180-14 |
180 |
14 |
15 |
1450. |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
ZW150-180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
ZW150-180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
ZW150-180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
ZW200-280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
820 |
|
ZW200-280-20 |
280 |
20 |
37 |
1450 |
62 |
5.0 |
5.0 |
3 |
910 |
|
ZW200-300-25 |
300 |
25 |
45 |
1450 |
59 |
5.0 |
5.0 |
3 |
948 |
|
ZW200-280-28 |
280 |
28 |
55 |
1450 |
55 |
4.8 |
5.2 |
3 |
1090 |
|
ZW250-420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
ZW300-800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |
