CQB磁力泵系列

时间:2020-3-31 来源:温州磁久泵业科技有限公司

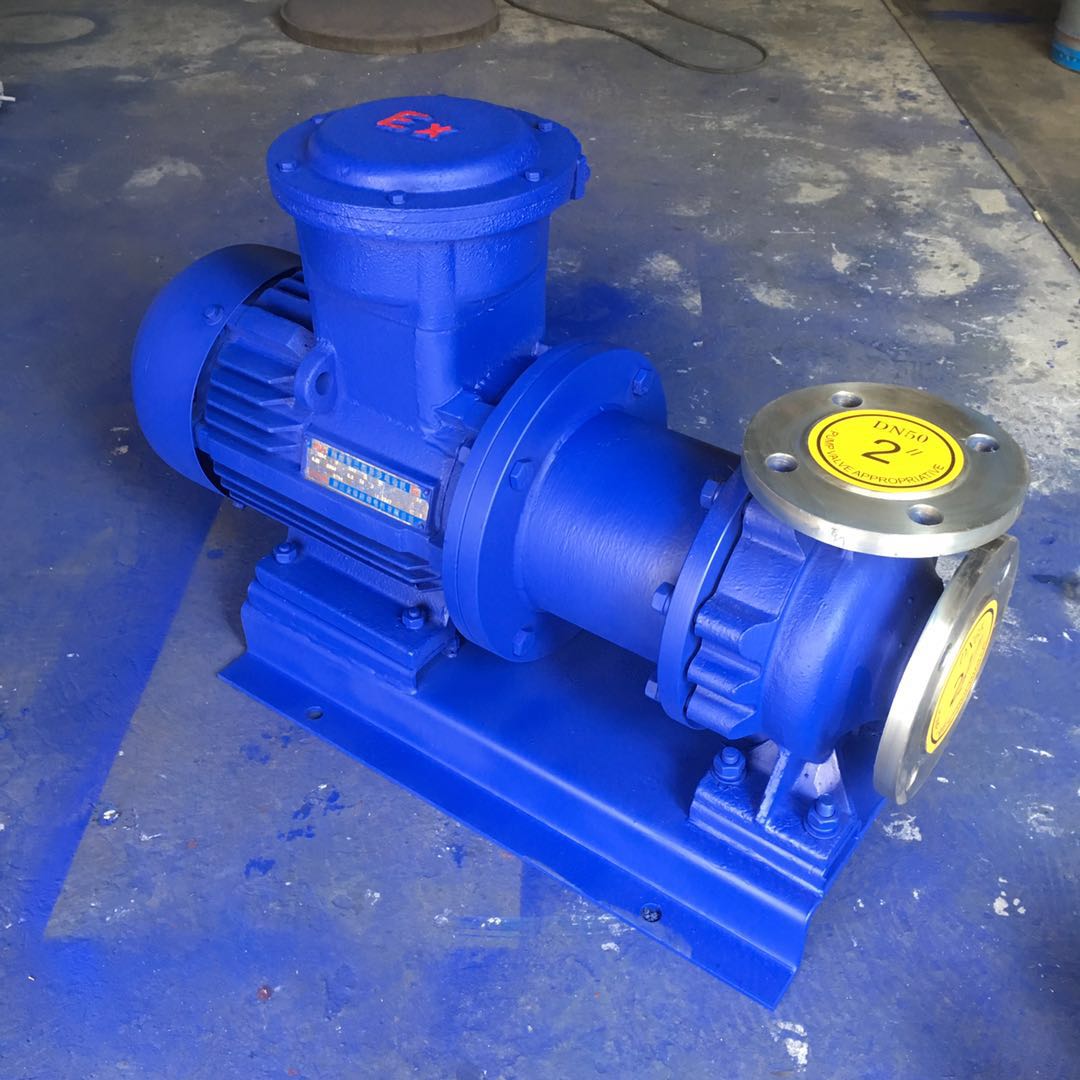

CQB型磁力泵概述

      CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品 八十年代末的水平相当,是cq型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型,全国磁力泵联合设计的优化产品,可以直接取代ih型化工流程泵。


CQB型磁力驱动泵用途


CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。

CQB型磁力泵适用范围

CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送150℃以下易燃、易爆、剧毒、贵重液体。  采用磁力传动原理,无泄漏输送腐蚀性介质。  流量:3.2-100m3/h  扬程:20-80m 功率:0.75-75KW

CQB型磁力泵型号意义


CQB型磁力泵结构图



1
泵体  2 叶轮  3 轴承体  4 止推环  5 隔离套  6 轴套  7 泵轴
8 轴承  9 内磁钢总成 10 外磁钢总成 11 联接架 12 底座 13 电机


CQB型磁力泵性能参数

型号 流量 (m3/h) 扬程 (m) 转速 (r/min) 功率 (kw)
CQB32-32-125 3.2 20 2900 1.1
CQB32-32-160 32 1.5
CQB32-32-200 50
4
CQB40-25-105 6.3 12.5 2900 1.1
CQB40-25-125 20 2.2
CQB40-25-160 32 3
CQB40-25-200 50 5.5
CQB50-32-85 12.5 8 2900 1.1
CQB50-32-105 12.5 1.5
CQB50-32-125 20 3
CQB50-32-160 32 4
CQB50-32-200 50 7.5
CQB50-32-250 80 18.5
CQB65-50-125 25 20 2900 4
CQB65-50-160 32 7.5
CQB65-40-200 50 15
CQB65-40-250 80 22
CQB80-65-125 50 20 2900 7.5
CQB80-65-160 32 15
CQB80-50-200 50 22
CQB80-50-250 80 37
CQB100-80-125 100 20 2900 15
CQB100-80-160 32 22
CQB100-65-200 50 37
CQB100-65-250 80 55

CQB型磁力泵安装尺寸

型号 A AD B L L1 H1 H2 a A1 A2 A3 H H3 H4 L2 L3 L4 L5 L6 h n-d
CQB32-32-125 125 150 100 458 133 120 90 65
CQB32-32-160 140 155 100 483 143 160 90 65
CQB40-25-105 125 150 100 458 133 120 90 65
CQB40-25-125 140 155 125 508 143 160 112 65
CQB40-25-160 160 180 140 706 230 160 112 80 300 330 360 197 357 342 263 40 120 320 560 75 4-ф17
CQB40-25-200 261 210 140 821 275 160 132 80 350 380 410 232 392 415 329 87 160 325 645 50 4-ф22
CQB50-32-85 125 150 100 458 133 120 90 80
CQB50-32-105 140 155 125 508 143 160 112 80
CQB50-32-125 160 180 140 706 234 160 112 80 300 330 360 197 337 342 263 40 120 320 560 75 4-ф17
CQB50-32-160 190 190 140 800 290 160 112 80 300 330 360 217 377 370 344 43 120 415 655 100 4-ф17
CQB50-32-200 216 210 140 817 282 180 132 80 350 380 410 245 425 428 325 43 120 465 705 80 4-ф22
CQB50-32-250 254 255 210 987 337 225 160 100 380 410 440 300 525 525 397 55 150 550 850 80 4-ф22
CQB65-50-125 216 210 140 836 290 160 132 80 350 380 410 197 337 350 344 40 120 410 650 75 4-ф17
CQB65-50-160 216 210 140 836 290 160 132 80 350 380 410 217 377 400 344 40 120 410 650 75 4-ф17
CQB65-40-200 254 255 210 962 324 180 160 100 380 410 440 260 440 485 372 54 150 565 865 110 4-ф22
CQB65-40-250 279 285 241 1032 324 225 180 100 380 410 440 300 525 550 385 54 150 565 865 110 4-ф22
CQB80-65-125 216 210 140 817 282 160 132 81 350 380 410 217 377 457 325 43 120 465 705 80 4-ф17
CQB80-65-160 254 255 210 1013 350 180 160 100 380 410 440 260 440 485 423 98 210 395 815 90 4-ф22
CQB80-50-200 254 255 254 1086 380 200 160 100 380 410 440 260 460 485 451 50 210 450 870 90 4-ф22
CQB80-50-250 318 310 305 1251 390 225 200 125 470 500 530 320 545 595 476 127 210 490 910 110 4-ф22
CQB100-80-125 254 255 210 958 308 180 160 100 380 410 440 260 440 485 368 127 210 400 820 80 4-ф17
CQB100-80-160 254 255 254 1003 308 200 160 100 380 410 440 280 480 505 368 127 210 400 820 80 4-ф22
CQB100-65-200 318 310 305 1262 412 225 180 100 470 500 530 320 545 595 512 141 250 560 1060 130 4-ф28
CQB100-65-250 318 310 305 1290 412 250 200 125 470 500 530 340 590 645 512 141 250 560 1060 130 4-ф28

CQB型磁力泵安装和使用

1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

3、CQB型磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、CQB型磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

CQB型磁力泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、CQB型磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

7、CQB型磁力驱动泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。

故障与排除方法

故障形式 产 生原因 排除方法
泵不出水 1.水泵反转
2.进水管道漏气
3.泵腔蓄水不足
4.电压太高,苣动时联轴器打滑
5.吸程太高
6.阀门没有打开
1.改变电讥接线
2.社绝漏气
3.增加蓄水量
4.调正电压
5.降低泵安装位置
6.校正或更?阀门
流量不足 1.吸入管径太小或淤塞
2.叶轮流道阻塞
3.扬程过高
4.转速不够
1.调换或清洗水管
2.清洗叶轮
3.开大出水阀
4.恢复额定转速
扬程过低 1.流量过大
2.转速太低
1.关小出水阀
2.恢复额定转速
噪音太大 1.轴严重磨损
2.轴承严重磨损
3.外磁钢或?磁钢与隔离套接触
4.密封环与叶轮研磨
1.更换泵轴
2.更换轴承
3.拆除泵头重新组装
4.更换止推环、密封环
漏 液 O型密封圈损坏 更换O型密封圈
