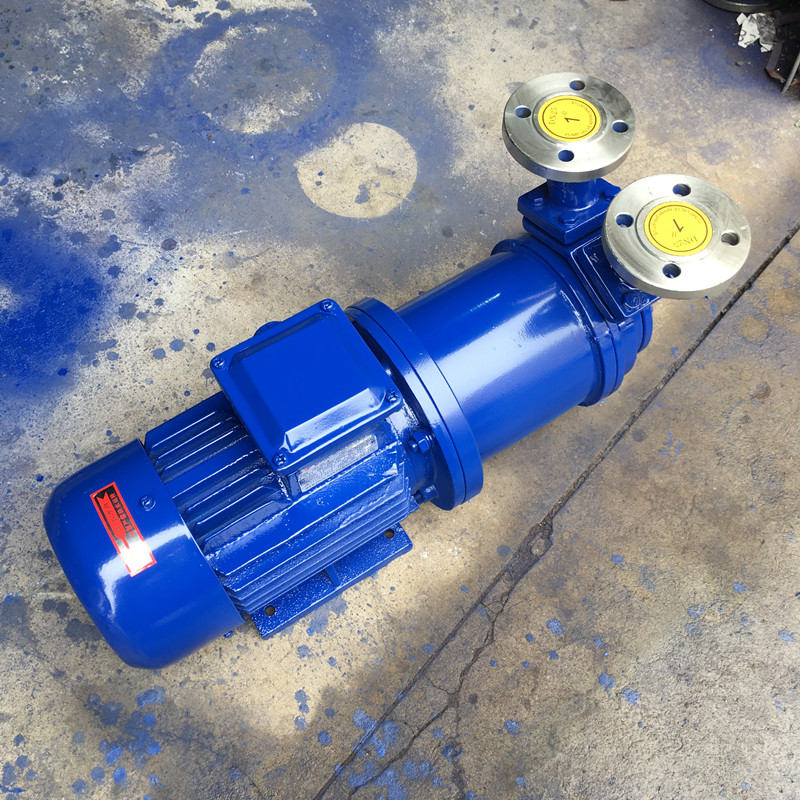

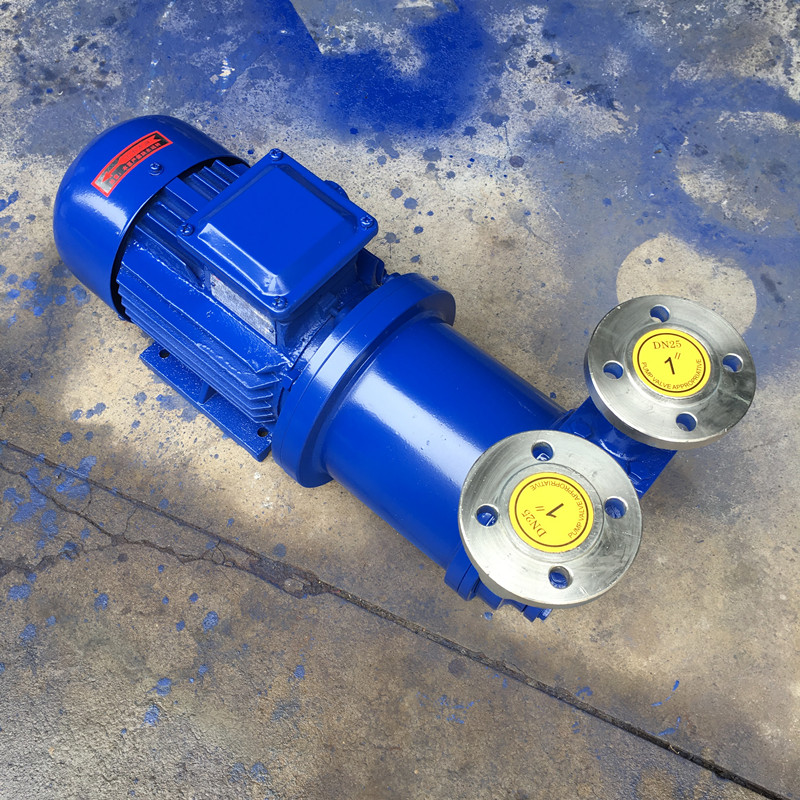

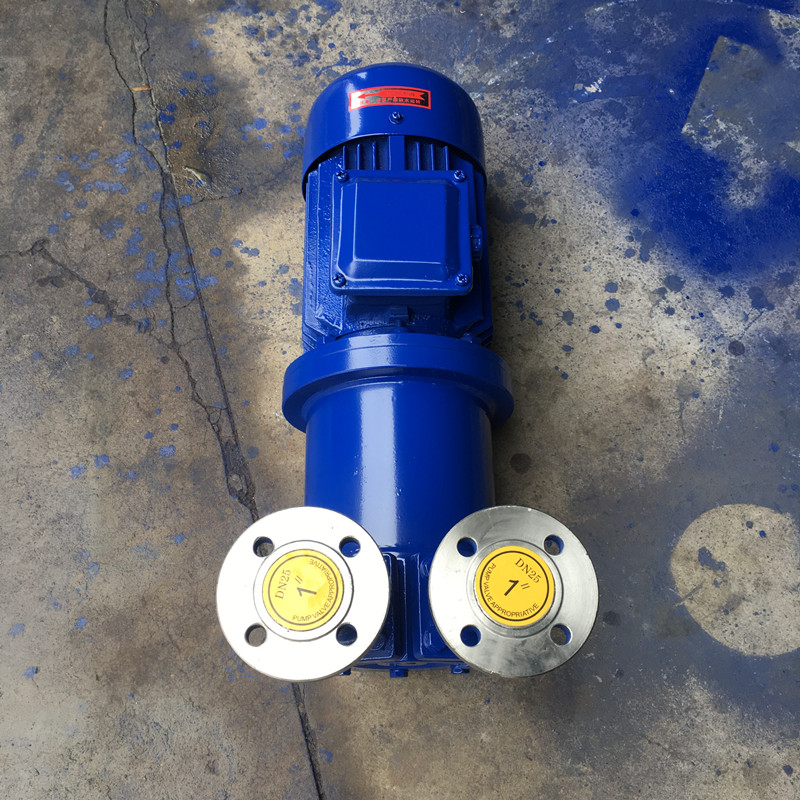

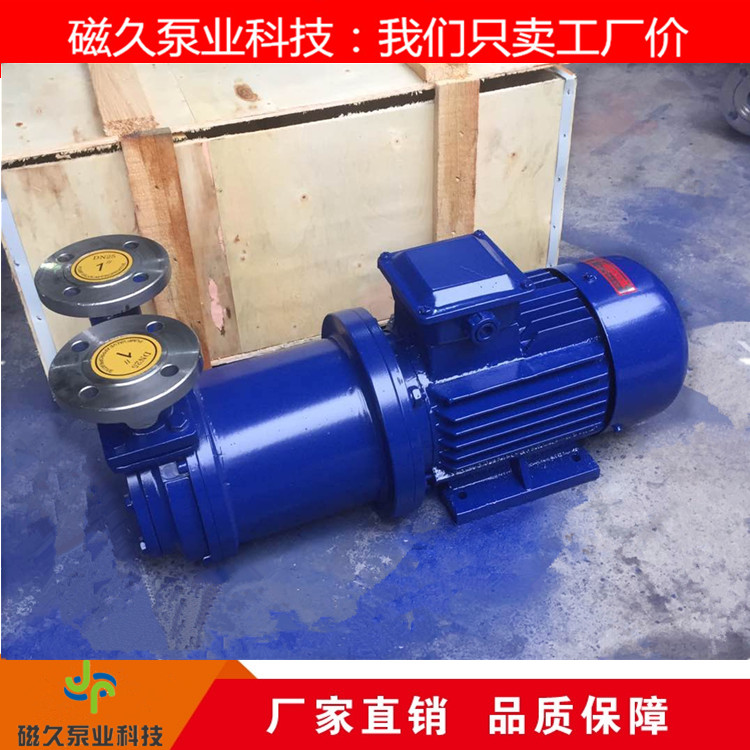

CQW型旋涡磁力泵

CQW防爆旋涡磁力泵同时具有磁力泵和旋涡泵的特点。磁力旋涡泵属于新一代旋涡泵，结构简单、体积小、重量轻。主要用于化工、医药等工业流程中输送小流量、高扬程的场合更能发挥其独特的作用。

■CQW防爆旋涡磁力泵型号意义

■CQW防爆旋涡磁力泵结构示意图

■CQW磁力旋涡泵离心泵性能参数

CQW磁力涡流泵安装和使用

1、CQW磁力旋涡泵应水平安装，不宜竖立，塑料磁力泵泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝 上。

2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。

3、CQW磁力旋涡泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、不锈钢磁力泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6、不锈钢磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

CQW不锈钢磁力旋涡泵使用注意事项

1、因泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、不锈钢磁力泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。的使用温度<60℃，不锈钢磁力泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向 窜动1.5～2mm时，应 更换轴承和轴向动环。

CQW磁力旋涡泵故障原因及排除方法
