KCB齿轮油泵概述
KCB系列普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。该泵齿轮全部使用硬齿面制造，并设有安全阀对电机起过载保护作用。

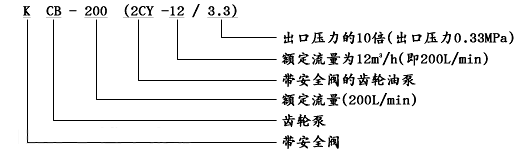

KCB齿轮油泵型号意义
KCB齿轮油泵用途说明
1.适用于输送各种油类、如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如气油、笨等，本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2.不适用于含硬质颗粒或纤维的，适用粘度为5×10-5～1.5×103m2/s。温度不高为70℃，如需输送高温液体，请使用耐高温齿轮泵，可输送300℃以下液体。
KCB齿轮油泵优点
1、齿轮油泵结构简单紧凑，使用和保养方便。
2、具良好的自吸性，故每次开泵前不须灌入液体。
3、润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。

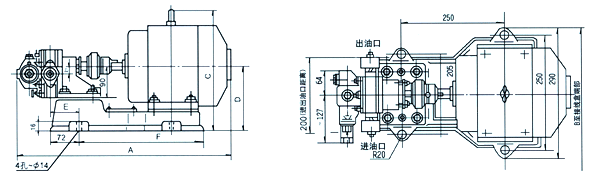

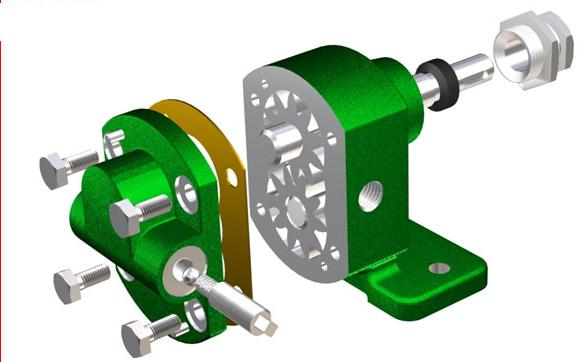

KCB齿轮油泵结构简图
KCB齿轮油泵工作原理
本型泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。a为入吸腔，b为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合内脱开时在吸入侧(a)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(b)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
KCB齿轮油泵性能参数表
|
型号 |
口径 |
流量 （L/min） |
排出压力 （MPa） |
吸程 （m） |
电机功率 （KW） |
|
KCB-18.3
2CY-1.1/14.5-2 |
3/4
|
18.3
|
14.5
|
5
|
1.5
|
|
KCB-33.3
2CY-2/14.5-2 |
3/4
|
33.3
|
14.5
|
5
|
2.2
|
|
KCB-55
2CY-3.3/3.3-2 |
1″
|
55
|
0.33
|
5
|
1.5
|
|
KCB-83.5
2CY-5/3.5-2 |
1″
|
55
|
0.33
|
5
|
2.2
|
|
KCB-83.3
2CY-5/5-2 |
11/2″
|
83.3
|
0.33
|
5
|
2.2
|
|
KCB-200
2CY-8/3.3-2 |
11/2″
|
83.3
|
0.33
|
5
|
3
|
|
KCB-200
2CY-12/1.3-22 |
2″
|
200
|
0.33
|
5
|
4
|
|
KCB-200
2CY-12/3.3-2 |
2″
|
200
|
0.33
|
5
|
4
|
|
KCB-200
2CY-12/6-2 |
2″
|
200
|
0.33
|
5
|
5.5
|
|
KCB-200
2CY-18/10-2 |
2″
|
200
|
0.33
|
5
|
5.5
|
|
KCB-200
2CY-18/3.6-2 |
21/2″
|
200
|
0.33
|
5
|
7.5
|
|
KCB-300
2CY-18/3.6-2 |
3″
|
300
|
0.33
|
5
|
5.5
|
|
KCB-300
2CY-18/6-2 |
3″
|
300
|
0.33
|
5
|
7.5
|
|
KCB83.3
2CY-29/3.6-2 |
3″
|
483.3
|
0.33
|
5
|
7.5
|
|
KCB83.3
2CY-29/3.6-2 |
3″
|
483.3
|
0.33
|
5
|
11
|
|
KCB-633-2
2CY-38/2.8-2 |
4″
|
633
|
0.28
|
5
|
11
|
|
KCB-633-2
2CY-38/8-2 |
4″
|
633
|
0.28
|
5
|
22
|
|
KCB-960-2
2CY-60/3-2 |
4″
|
960
|
0.3
|
5
|
18.5
|
|
KCB-960-2
2CY-60/6-2 |
4″
|
960
|
0.3
|
5
|
30
|
KCB齿轮油泵故障原因及解决方法
|
齿轮油泵故障现象 |
原因分析 |
排除方法 |
|
KCB齿轮油泵不排油或排油量少 |
1.吸入高度超过额定值 |
1.提高吸入液面 |
|
KCB齿轮油泵密封漏油 |
1.轴封处未调整好 |
1.重新调整 |
|
KCB齿轮油泵噪音或振动大 |
1.吸入管或过滤网堵塞 |
1.消除过滤网上的污物 |
