SGR系列热水管道泵

下一个产品：IGF型防爆衬氟管道泵

上一个产品：IRG单级单吸热水管道离心泵

SGR系列热水管道泵产品概述

本公司生产的SGR型系列立式热水管道泵（以下简称电泵），管道泵执行标准JB/T6878-2006，本系列产品是为管道增压输送，解决管道压力过低而研制的新颖电泵。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小，重量轻，装修方便等特点。并可根据扬程与流量的需要并串联使用。本电泵由电动机，机械密封，水泵三部分组成，电机为单相或三相异步电动机；水泵与电动机之间采用机械密封，电泵转子轴采用优质碳钢材料，并经过耐腐处理确保轴有更可靠的机械强度，可有效地提高轴的耐磨性和耐腐蚀性，同时也有便于叶轮的维修和拆卸，泵各固定止口密封处采用"O"形橡胶密封圈作静密封。

SGR系列热水管道泵用途

1、该系列电泵适用于高层建筑增压送水、园林灌溉、管道增压、冷热水循环、易燃易爆液体与腐蚀性液体的输送及各种锅炉供水、暖通化工、石油管道设备循环、增压配套。

2、SG普通型适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离送水、制冷冲洗、浴室等冷暖水循环；使用温度80℃以下。

3、SGR热水型适用于暖房、锅炉等行业的高温热水增压循环；使用温度100℃以下。

SGR系列热水管道泵适用范围

1、适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却等。

2、适用于输送清水和物理化学性质类似清水的其他液体。

3、装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾．是农场、苗圃、果园、茶园的良好机具。

4、可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。

SGR系列热水管道泵使用条件

1.进口管水压不大于0.3MPa，不小于0.02MPa；

2.水质为清水，不应有纤维或固体颗粒，对热水应为软水；

3.介质温度：冷水不低于0℃；

4.周围环境温度不超过+45℃；

5.电源频率为50Hz/60Hz，电压为单相220V/240V，三相为380V/415V/460V/660V，电压波动范围为额定值的±10％。

SGR系列热水管道泵型号说明

SGR系列热水管道泵型号与性能参数

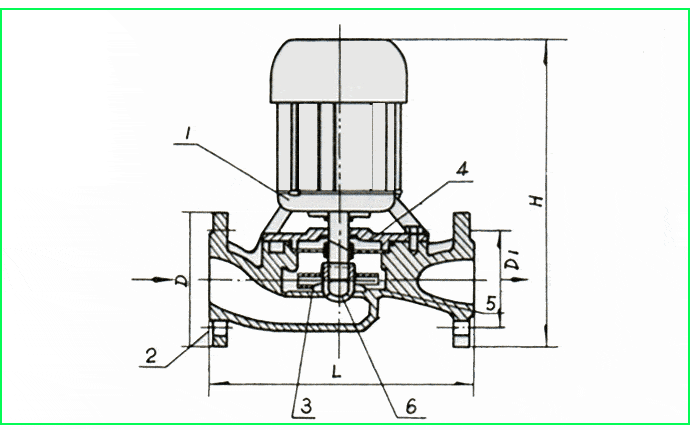

型号	口径（mm）	流量（m3/h）	扬程（m）	效率（%）	电机功率（kw）	电压（v）	同步转速（r/min）	安装尺寸连接法兰按（GB4216-84）标准制造								重量（kg）
型号	口径（mm）	流量（m3/h）	扬程（m）	效率（%）	电机功率（kw）	电压（v）	同步转速（r/min）	L	H	D	D1	D2	b	d	（nn）	重量（kg）
SGR25-4-20	25	4	20	60	0.75	220	3000	270	370	100	75	60	14	12	4	29
SGR25-3-30	25	3	30	60	0.75	220	3000	290	370	100	75	60	14	12	4	30
SGR32-5-20	32	5	20	60	0.75	220	3000	270	380	120	90	70	16	14	4	30
SGR40-6-20	40	6	20	60	0.75	220	3000	270	390	130	100	80	16	14	4	32
SGR50-10-7.5	50	10	7.5	55	0.75	220	3000	255	390	140	110	90	16	14	4	32
SGR50-10-15	50	10	15	60	0.75	220	3000	270	400	140	110	90	16	14	4	33
SGR25-4-20	25	4	20	60	0.75	380	3000	270	370	100	75	60	14	12	4	29
SGR25-3-30	25	3	30	60	0.75	380	3000	290	370	100	75	60	14	12	4	28
SGR25-6.5-30	25	6.5	30	60	1.5	380	3000	290	420	100	75	60	14	12	4	37
SGR25-10-50	25	10	50	60	4	380	3000	350	500	115	85	65	16	14	4	58
SGR32-5-20	32	5	20	60	0.75	380	3000	270	380	120	90	70	16	14	4	28
SGR32-8-30	32	8	30	65	1.5	380	3000	290	420	120	90	70	16	14	4	38
SGR32-15-40	32	15	40	60	4	380	3000	350	510	135	100	78	18	18	4	60
SGR32-12-50	32	12	50	60	4	380	3000	350	510	135	100	78	18	18	4	61
SGR32-14-80	32	14	80	60	7.5	380	3000	420	540	130	100	78	18	18	4	98
SGR40-6-20	40	6	20	60	0.75	380	3000	270	390	130	100	80	16	14	4	30
SGR40-9-30	40	9	30	60	1.5	380	3000	290	430	145	110	80	16	14	4	40
SGR40-18-40	40	18	40	60	4	380	3000	350	520	145	110	85	18	18	4	61
SGR40-15-50	40	15	50	60	4	380	3000	350	520	145	110	85	18	18	4	62
SGR40-18-65	40	18	65	65	7.5	380	3000	420	550	145	110	85	18	18	4	98
SGR40-15-80	40	15	80	65	7.5	380	3000	420	550	145	110	85	18	18	4	100
SGR40-15-30	40	15	30	65	2.2	380	3000	420	550	145	110	85	18	18	4	100
SGR50-10-7.5	50	10	7.5	55	0.75	380	3000	225	390	140	110	90	16	14	4	30
SGR50-10-15	50	10	15	60	0.75	380	3000	270	400	140	110	90	16	14	4	31
SGR50-12-25	50	12	25	65	1.5	380	3000	290	430	140	110	90	16	14	4	42
SGR50-8-22	50	8	22	65	1.5	380	3000	290	430	140	110	90	16	14	4	42
SGR50-15-30	50	15	30	65	2.2	380	3000	290	440	160	110	90	16	14	4	45
SGR50-18-40	50	18	40	65	4	380	3000	350	530	160	125	100	20	18	4	64
SGR50-16-50	50	16	50	65	4	380	3000	350	530	160	125	100	20	18	4	65
SGR50-24-65	50	24	65	65	7.5	380	3000	420	560	160	125	100	20	18	4	101
SGR50-20-80	50	20	80	65	7.5	380	3000	420	560	160	125	100	20	18	4	102
SGR65-30-15	65	30	15	65	2.2	380	3000	280	450	160	130	110	16	14	4	45
SGR65-30-27	65	30	27	65	4	380	3000	310	540	160	130	110	16	14	4	68
SGR65-40-40	65	40	40	65	7.5	380	3000	360	570	180	145	120	20	18	4	103
SGR65-30-50	65	30	50	65	7.5	380	3000	360	570	180	145	120	20	18	4	105
SGR80-35-20	80	35	20	65	4	380	3000	310	560	185	150	125	18	18	4	70
SGR80-50-30	80	50	30	65	7.5	380	3000	340	590	185	150	125	18	18	4	110
SGR100-40-18	100	40	18	65	4	380	3000	310	570	205	170	145	18	18	4	75
SGR100-50-30	100	50	30	65	7.5	380	3000	340	600	205	170
